29
Фун
кц
и
и
траектории

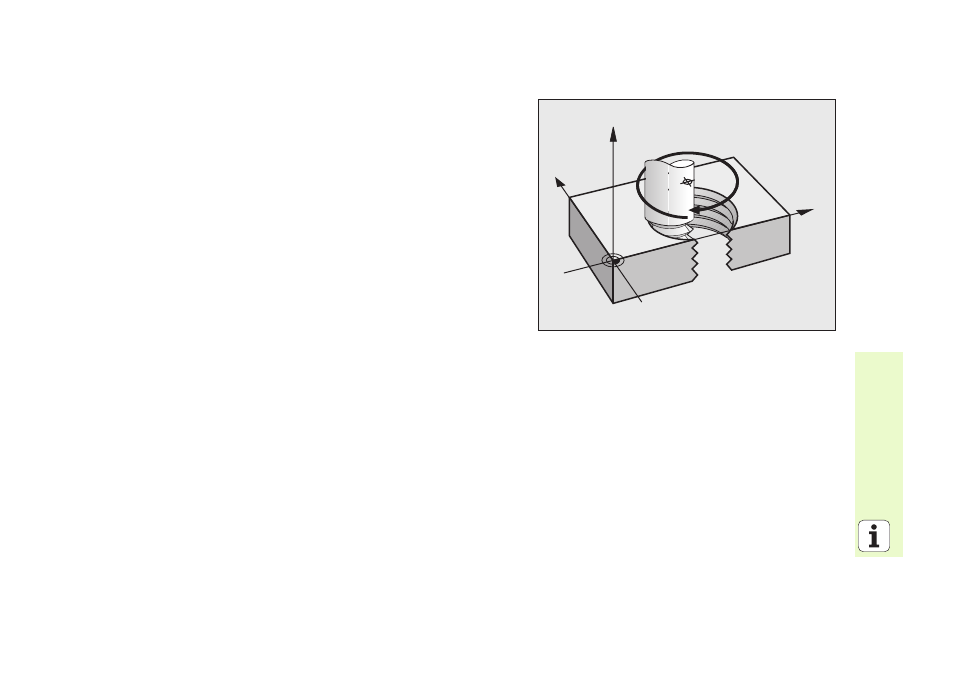

Винтовая линия (только в полярных координатах)
Рассчеты (направление фрезерования снизу вверх)
количество
заходов:
n
заходы резьбы + перебег резьбы в
начале и в конце
общая высота:
h
шаг резьбы P x количество заходов n
инкр. угол
поляр.коорд.:
IPA количество заходов n x 360°
начальный угол:
PA угол для начала + угол для перебега
резьбы
начальная
координата:
Z
шаг резьбы P x (заходы резьбы +
перебег резьбы в начале)
Y
X
Z
CC
