PLANE (

опция

П

О

1)

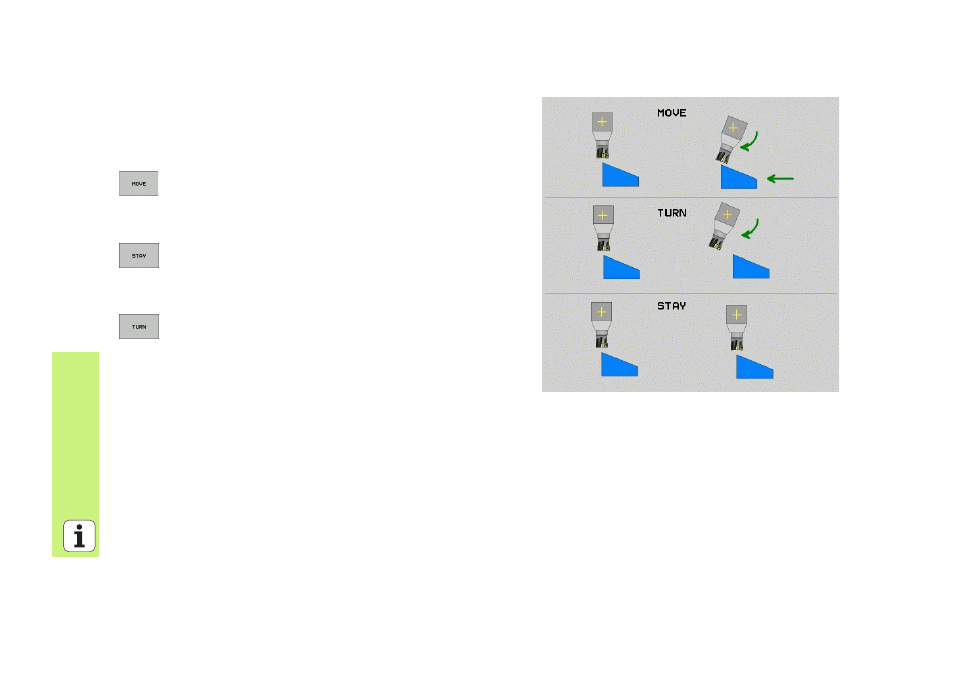

Автоматическое поворочивание (MOVE/STAY/TURN)

После ввода всех параметров для дефиниции плоскости, надо

определить, как оси вращения поворочиваются на рассчитанные

значения оси:

функция PLANE должна автоматически наклонять си

вращения на рассчитанные значения оси, при чем не

изменяется относительная позиция между деталью и

инструментом. УЧПУ выполняет выравнивающее

движение на линейных осях

функция PLANE должна автоматически привести оси

вращения на расчитанные значения, при чем

позиционируются только оси вращения. УЧПУ не

выполняет выравнивающего движения по линейным

осям

оператор установливает оси поворота в следующем

отдельном блоке позиционирования

Если оператор набрал опцию MOVE или TURN (PLANE-функция

должна автоматически поворочивать), следует дефинировать еще

два следующих параметра:

Расстояние точки вращения от вершины инструмента

(инкрементно): УЧПУ устанавливает инструмент (стол) на

величину вершины инструмента. Через параметр РАССТ

перемещаете точку поворота движения установления по

отношении к актуальной позиции вершины инструмента.

Подача? F=: скорость по траектории, с которой инструмент

должен устанавливаться
