57
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

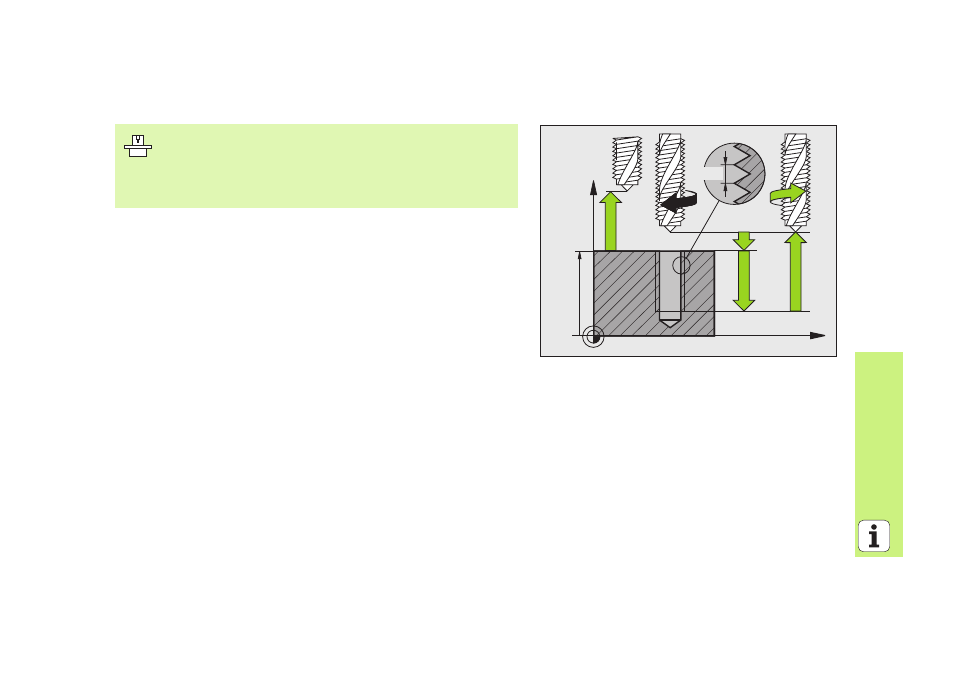

НАРЕЗАНИЕ ВНУТРЕННОЙ РЕЗЬБЫ ЛОМАНИЕ СТРУЖКИ (цикл 209)
 CYCL DEF: цикл 209 НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ
ЛОМАНИЕ СТРУЖКИ выбрать
 Безопасное расстояние: Q200
 Глубина сверления: длина резьбы = расстояние между
поверхностью заготовки и концом резьбы: Q201
 Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
 коорд. поверхности обрабатываемой детали: Q203
 2. Безопасное расстояние: Q204
 Глубина сверления до ломания стружки: Q257
 Отвод при ломании стружки: Q256
 Угол для ориентирования шпинделя: Q336
 Фактор изменения оборотов при отводе: Q403
„ Станок и УЧПУ должны быть подготовлены
производителем станков для цикла нарезания
внутренной резьбы!
„ Отработка осуществляется с помощью
регулированного шпинделя!
Z
X
Q203
Q204
Q200
Q201
Q239
