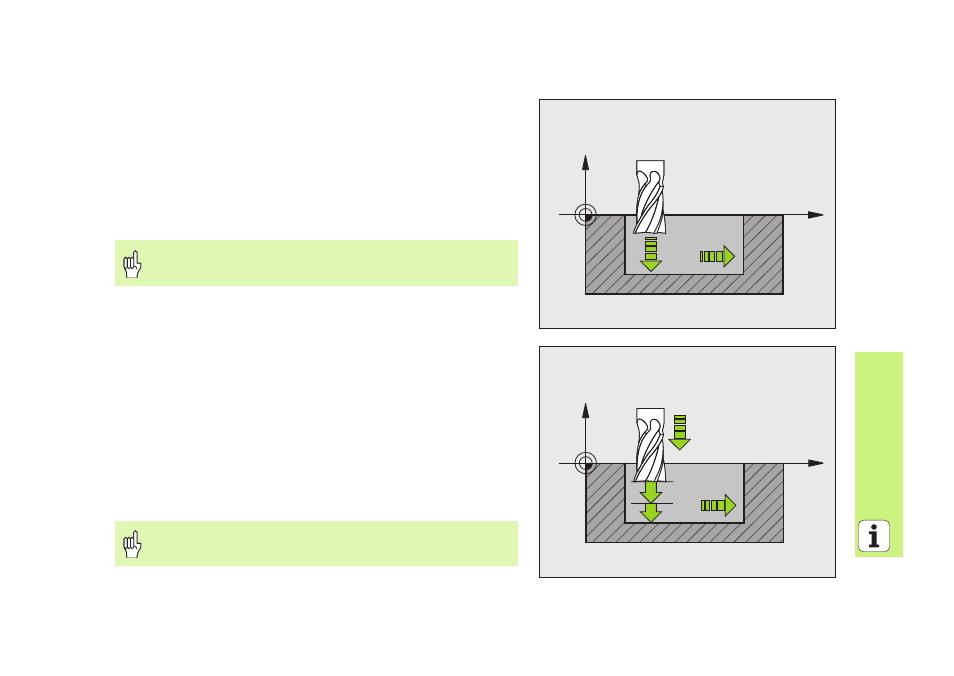

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ (цикл 23)
Предусмотренная для обработки плоскость обрабатывается на
размер припуска чистовой обработки дна параллельно к контуру.
CYCL DEF: цикл 23 ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
выбрать
Подача врезания на глубину: Q11
Подача очистки: Q12
Подача отвода: Q208
ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ (цикл 24)
Чистовая обработка отдельных подконтуров.
CYCL DEF: цикл 24 ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
выбрать
Направление вращения: Q9. по часовой стрелке Q9 = -1, против
часовой стрелки Q9 = +1
Глубина врезания: Q10
Подача врезания на глубину: Q11
Подача очистки: Q12
Припуск для чистовой обработки со стороны: Q14: припуск для
многократной чистовой обработки
Вызывать цикл 22 ПРОТЯГИВАНИЕ перед циклом 23!
X
Z
Q11
Q12
Вызывать цикл 22 ПРОТЯГИВАНИЕ перед циклом 24!
X
Z
Q11
Q12
Q10
