38
Свободное
программирование
контура

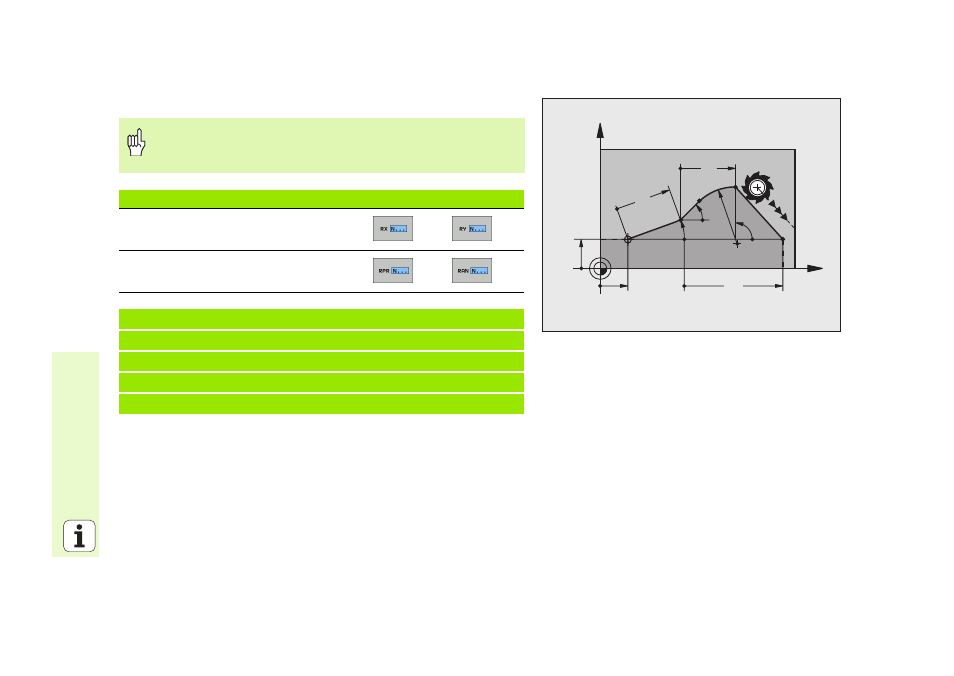

Ссылка к кадру N: координаты конечной точки
Координаты с ссылкой вводить всегда в прирощениях.
Ввести дополнительно номер кадра элемента контура, к
которому создается отношение.
Известные данные
Softkeys
прямоугольные координаты
относительно кадра N
Полярные координаты относительно
кадра N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
