Дефиниция угла Эйлера (PLANE EULER)
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE EULER набрать
Угол повор. Главная плоскость координат?: угол вращения

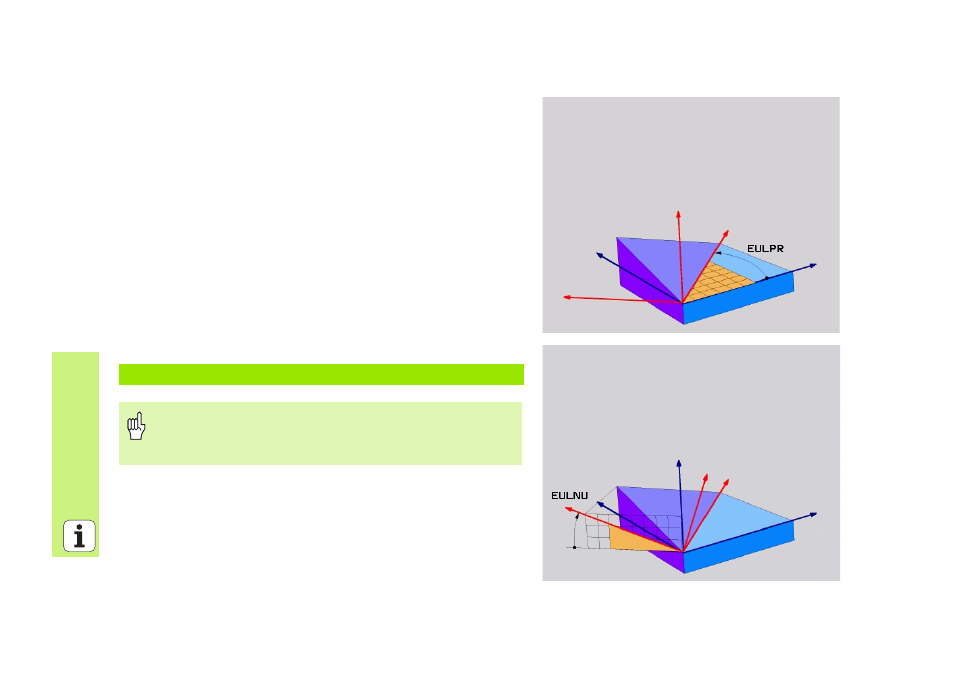

EULPR вокруг оси Z-( (смотри картина справа вверху)
Угол наклона оси инструмента?: угол наклона EULNUT
системы координат вокруг смещенной на угол прецесии оси
X-(смотри картина справа внизу)
ROT-угол наклоненной плоск.?: поворот EULROT
наклоненной системы координат вокруг наклоненной оси
инструментов (соответствует по смыслу вращению с помощью
цикла 10 ПОВОРОТ). С помощью угла вращения можете
простым способом определить направление оси X-на
наклоненной плоскости обработки
Дальше с помощью свойств позиционирования (смотри
„Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST10 F500
Обратите внимание перед программированием
Последовательность поворотов действует независимо
от активной оси инструмента.
