Фрезерование резьбы (цикл 262) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 58
58
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

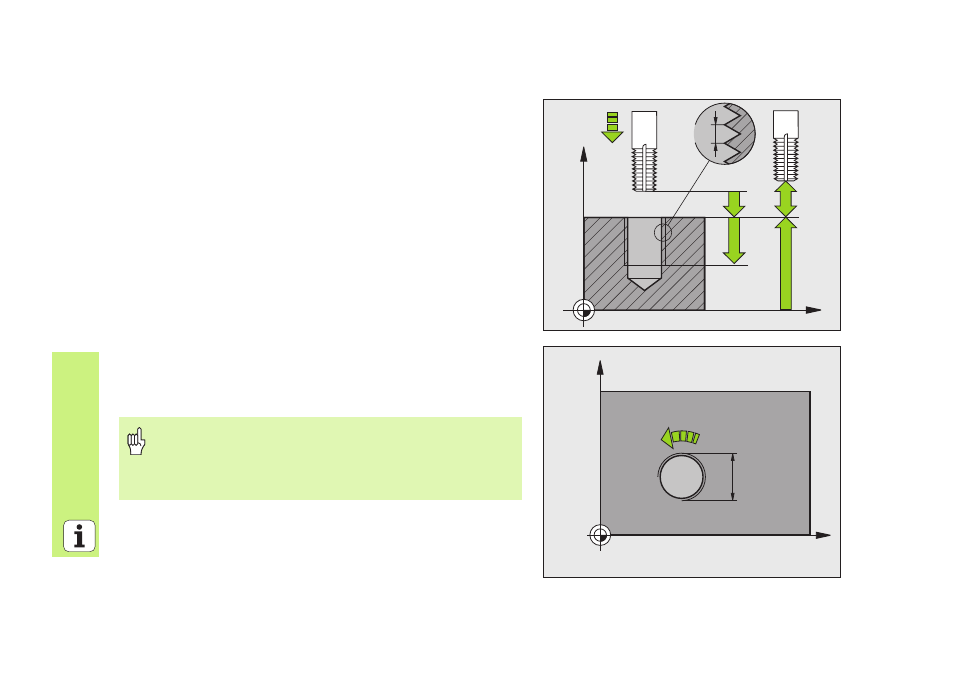

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл 262)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 262 ФЕРЕЗЕРОВАНИЕ РЕЗЬБЫ выбрать
Заданный диаметр резьбы: Q335
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
Глубина резьбы: расстояние между поверхностью заготовки и
концом резьбы: Q201
Количество последующих заходов: Q355
Подача предпозиционирования: Q253
Вид фрезерования: Q351
попутное: +1
встречное: -1
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Подача фрезерования: Q207
Учесть, что УЧПУ выполняет выравнивающее движение
на оси инструментов перед движением подвода.
Величина выравнивающего движения зависит от шага
резьбы. Обратитите внимание на достаточно места в
отверстии!
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Y
Q207
Q335
