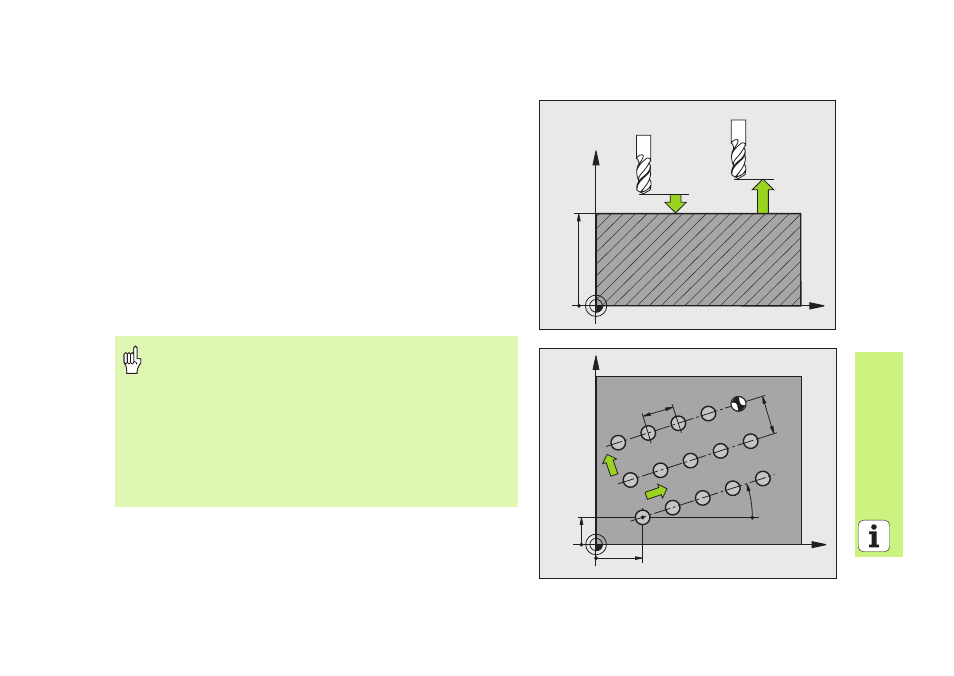

ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ (цикл 221)
CYCL DEF: цикл 221 ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ выбрать
Точка старта 1-ой оси: Q225
Точка старта 2-ой оси: Q226
Расстояние 1-ой оси: Q237
Расстояние 2-ой оси: Q238
Количество столбцов: Q242
Количество строк: Q243
Поворот: Q224
Безопасное расстояние: Q200
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Переход на безопасную высоту: Q301
УЧПУ предпозиционирует инструмент по оси инструментов и на
плоскости обработки автоматически.
Цикл 221 ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ действует с
момента его дефинирования!
Цикл 221 вызывает автоматически последний
дефинированный цикл обработки!
С помощью цикла 221 можно комбинировать
следующие циклы: 1, 2, 3, 4, 5, 17, 200, 201, 202, 203,
204, 205, 206, 207, 208, 209, 240, 251, 252, 253, 254, 256,
257, 262, 263, 264, 265, 267
Безопасное расстояние, коорд. поверхности загатовки
и 2.безопасное расстояние действуют всегда из цикла
221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
