84
Циклы
для
фрезеро
вания
поверхно
стей

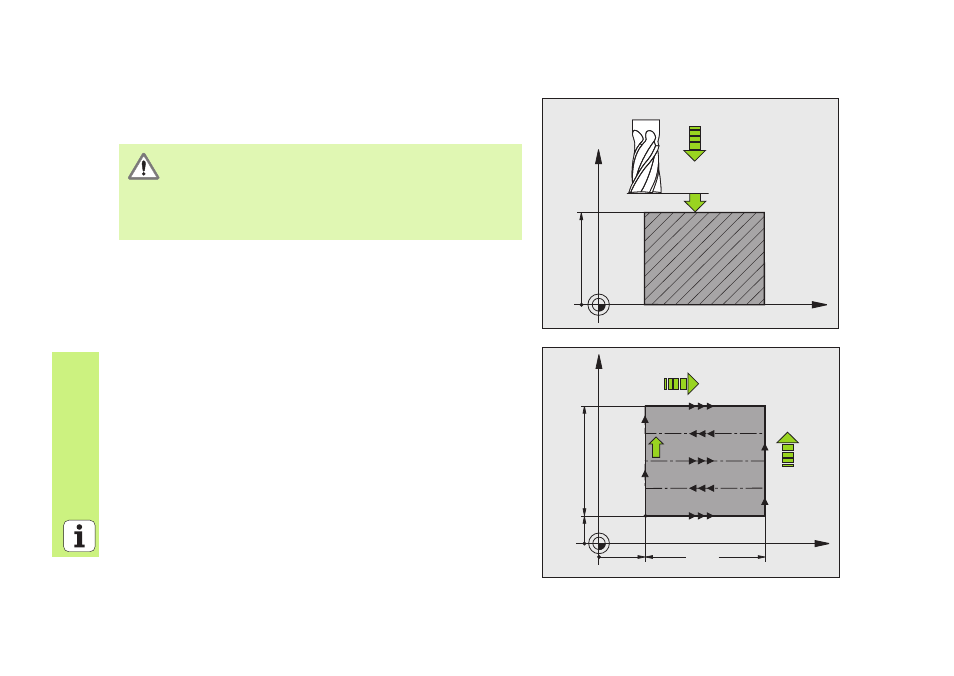

ФРЕЗЕРОВАНИЕ ЗА НЕСКОЛЬКО ПРОХОДОВ
(цикл 230)
CYCL DEF: цикл 230 ФРЕЗЕРОВАНИЕ ЗА НЕСКОЛЬКО
ПРОХОДОВ выбрать
Точка старта 1-ой оси: Q225
Точка старта 2-ой оси: Q226
Точка старта 3-ой оси: Q227
1. Длина стороны: Q218
2. Длина стороны: Q219
Количество проходов: Q240
Подача врезания на глубину: Q206
Подача фрезерования: Q207
Поперечная подача: Q209
Безопасное расстояние: Q200
УЧПУ позиционирует инструмент – исходя с актуальной
позиции – сначала на плоскости обработки и затем на
оси инструмента в точке старта. Так
предпозиционировать инструмент, чтобы не наступило
столкновение с загатовкой или зажимными
приспособлениями!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
