39
Свободное
программирование
контура

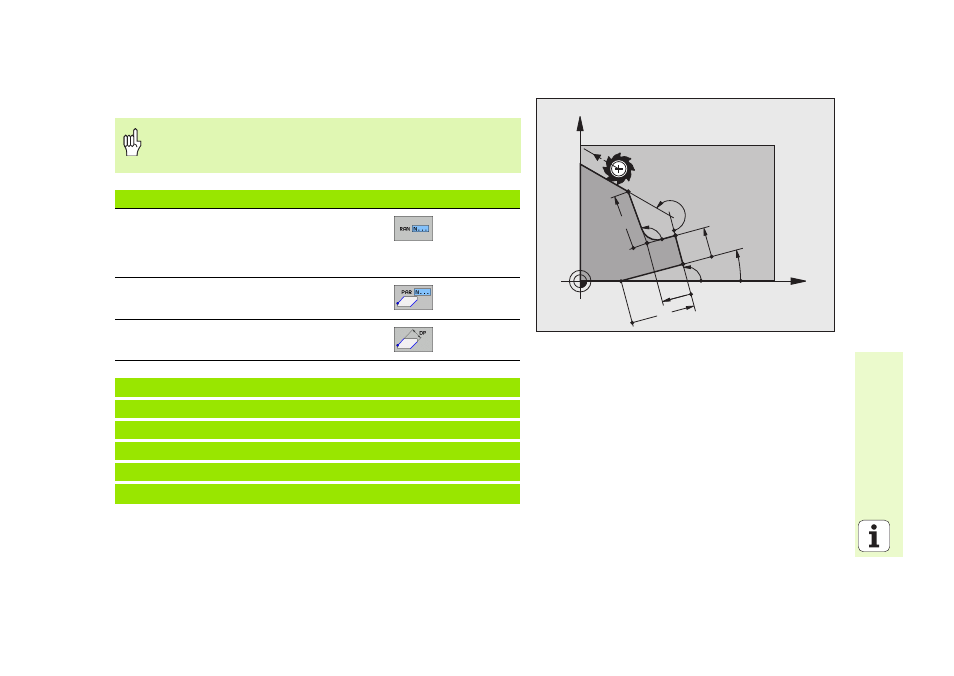

Ссылка на кадр N: направление и расстояние элемента контура
Координаты с ссылкой вводить всегда в прирощениях.
Ввести дополнительно номер кадра элемента контура, к
которому создается отношение.
Известные данные
Softkeys
Угол между прямой и другим элементом
контура или между входной касательной
дуги окружности и другим элементом
контура
Прямая параллельно к другому элементу
контура
Расстояние прямой параллельному
элементу контура
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
