23
Фун
кц
и
и
траектории

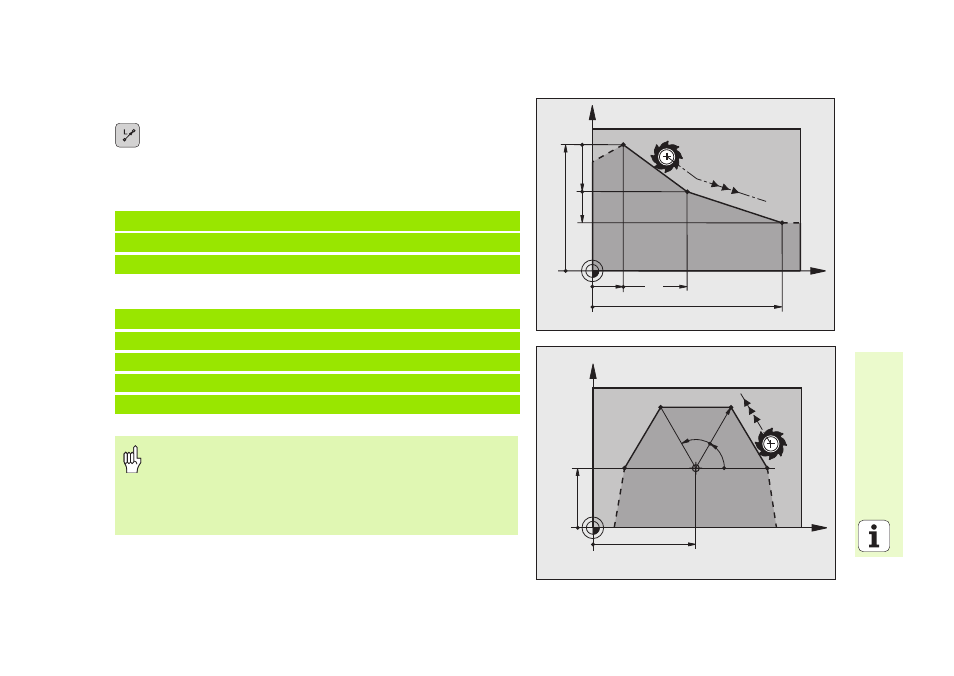

Прямая L
Координаты конечной точки прямой
коррекция радиуса RR/RL/R0
подача F
дополнительная функция M
С помощью прямоугольных координат
С помощью полярных координат
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Определить полюс CC , перед программированием
полярных координат!
Программировать полюс CC только в прямоуголных
координатах!
Полюс CC действует так долго, пока не будет
определен новый полюс CC !
X
Y
60
15
40
10
10
20
X
Y
45
25
60°
60°
30
CC
