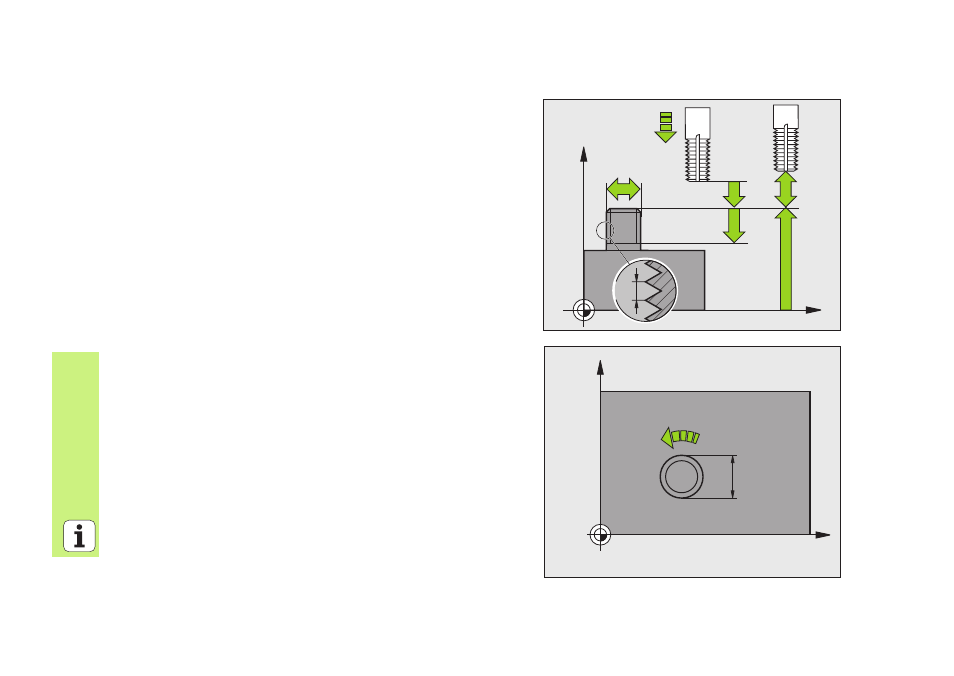

ФРЕЗЕРОВАНИЕ НАРУЖНОЙ РЕЗЬБЫ (цикл 267)
предпозиционирование в центре отверстия с R0
CYCL DEF: цикл 267 ФРЕЗЕРОВАНИЕ НАРУЖНОЙ РЕЗЬБЫ
выбрать
Заданный диаметр резьбы: Q335
Шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
Глубина резьбы: расстояние между поверхностью заготовки и
концом резьбы: Q201
Количество последующих заходов: Q355
Подача предпозиционирования: Q253
Вид фрезерования: Q351
попутное: +1
встречное: -1
Безопасное расстояние: Q200
Глубина зенкерования торцевая сторона: Q358
Смещение зенкерования торцовая сторона: Q359
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Подача зенкерования: Q254
Подача фрезерования: Q207
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
X
Y
Q207
Q335
