Фрезерование плоскостей (цикл 232) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 86
86
Циклы
для
фрезеро
вания
поверхно
стей

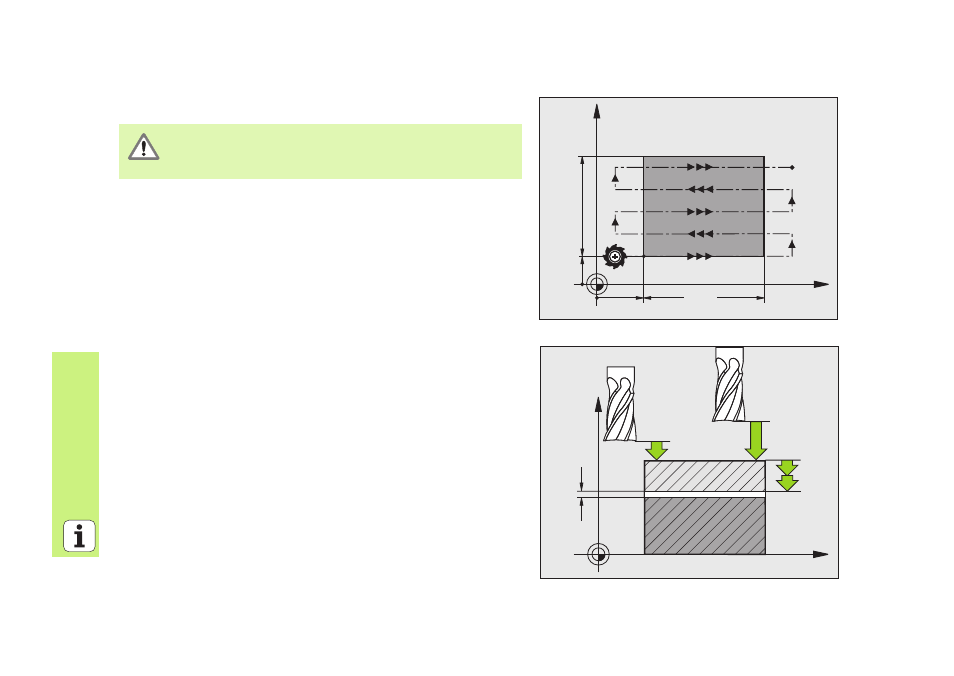

ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232)
CYCL DEF: цикл 232 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ выбрать
Стратегия обработки: Q389
Точка старта 1-ой оси: Q225
Точка старта 2-ой оси: Q226
Точка старта 3-й оси: Q227
Конечная точка 3-й оси: Q386
1. Длина стороны: Q218
2. Длина стороны: Q219
Максимальная глубина врезания: Q202
Припуск для чистовой обработки дна: Q369
Макс. фактор перекрытия траектории: Q370
Подача фрезерования: Q207
Подача чистовой обработки: Q385
Подача предпозиционирования: Q253
Безопасное расстояние: Q200
Безопасное расстояние со стороны: Q357
2-ое безопасное расстояние: Q204
2. Так ввести безопасное расстояние Q204, чтобы не
наступило столкновение с заготовкой или зажимными
приспособлениями!
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q202
Q200
Q204
Q369
