Возвратное зенкование (цикл 204) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Pilot
Страница 52
52
Циклы
для
изгото
влени
я
отве
рстий
и
резьбы

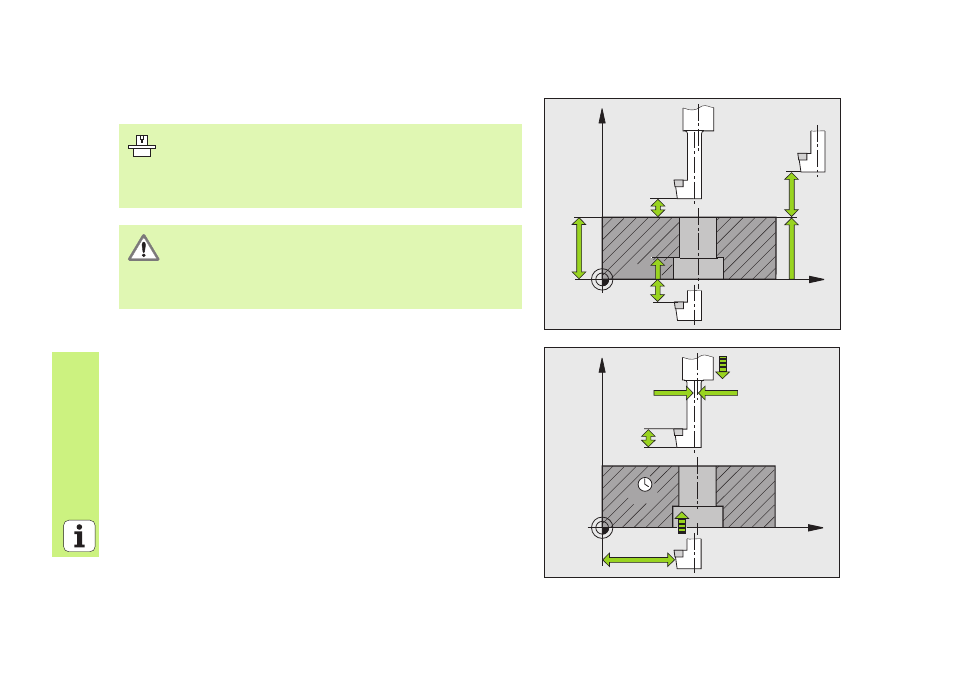

ВОЗВРАТНОЕ ЗЕНКОВАНИЕ (цикл 204)
CYCL DEF: цикл 204 ВОЗВРАТНОЕ ЗЕНКОВАНИЕ выбрать
Безопасное расстояние: Q200
Глубина зенкерования: Q249
Толщина материала: Q250
Размер эксцентрика: Q251
Высота лезвий: Q252
Подача предпозиционирования: Q253
Подача зенкерования: Q254
Время выдержки на основании зенковки: Q255
коорд. поверхности обрабатываемой детали: Q203
2. Безопасное расстояние: Q204
Направление выхода из материала (0/1/2/3/4): Q214
Угол для ориентирования шпинделя: Q336
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла ВОЗРАТНОЕ
ЗЕНКОВАНИЕ!
Отработка осуществляется с помощью
регулированного шпинделя!
Опасность столкновения! Так выбирать направление
выхода из материала, чтобы инструмент смещался от
дна отверстия!
Использовать цикл только с применением борштанги
заднего хода!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
