20832-01RU Ред. 05 Страница 6-25
Установите разъем армированного кабеля, сняв
предварительно белую заглушку, и сдвигая разъем на кабель.
Согласно следующему рисунку, накрутите вручную вводную
часть на корпус разъема, и зажмите его окончательно на 1-1/2
оборота с помощью ключа на 1-5/8”. Затяните вручную, а
затем окончательно зажмите обжимную гайку на корпусе
разъема с помощью ключа на 1-5/8”. Отрежьте и снимите
внешнюю оболочку с жилы на примерно 3/4" (19 мм) с конца
вводной части. Снимите внешнюю фольгу оплетки, и фольгу с
каждой пары проводов. После того, как каждая пара
разделена, сплетите каждую пару проводов.

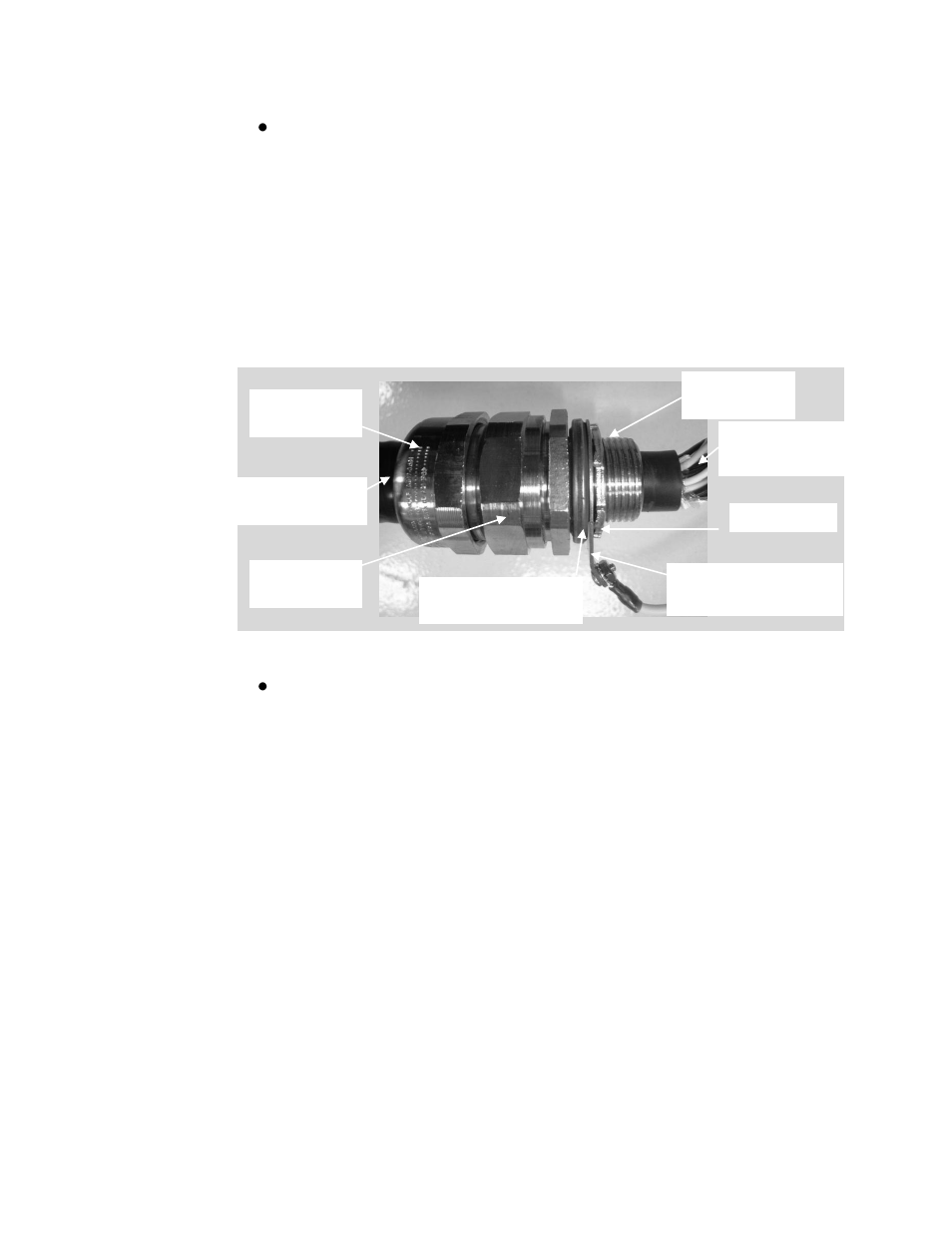

Рисунок 18 Установленный разъем армированного кабеля
Установите уплотнительную шайбу на вводной части разъема.
Вставьте кабель и вводную часть в среднее отверстие корпуса
передатчика (с предварительно установленной пластиной
жесткости). Установите провод с кольцом заземления и
контргайку. Зафиксируйте разъем в сборе с помощью
контргайки. Подключите заземляющий провод в любую
свободную клемму SHD секции №3 клеммной колодки.
Зачистите и подключите отдельные провода и заземляющий
провод согласно соответствующим указаниям для
неармированного кабеля.
12 витых пар и
заземляющая жила
Основа
соединителя
Обжимная
гайка
Армированный
кабель
Уплотнительная
шайба
Провод заземления с
кольцом
Контргайка
Вводной узел
