20831-01RU Ред. 05 Страница 5-24
Рекомендуется устанавливать кожух датчика вдвоем. При
установке сенсорной головки на горизонтальной трубе, кожух
датчика должен быть установлен таким образом, чтобы
кабельный разъем передатчика располагался внутри угла в 105°,
показанного на следующем рисунке. Запрещено устанавливать
кожух с кабельным разъемом, установленным в обратном
направлении. (Электропанель предусилителя установлена
внутри кожуха.) Возможность прокладывать кабель кожуха
датчика может влиять на позицию кожуха. Кабельная втулка на
сенсорной головке к кабельному разъему передатчика при
установке будет обращена от кожуха.

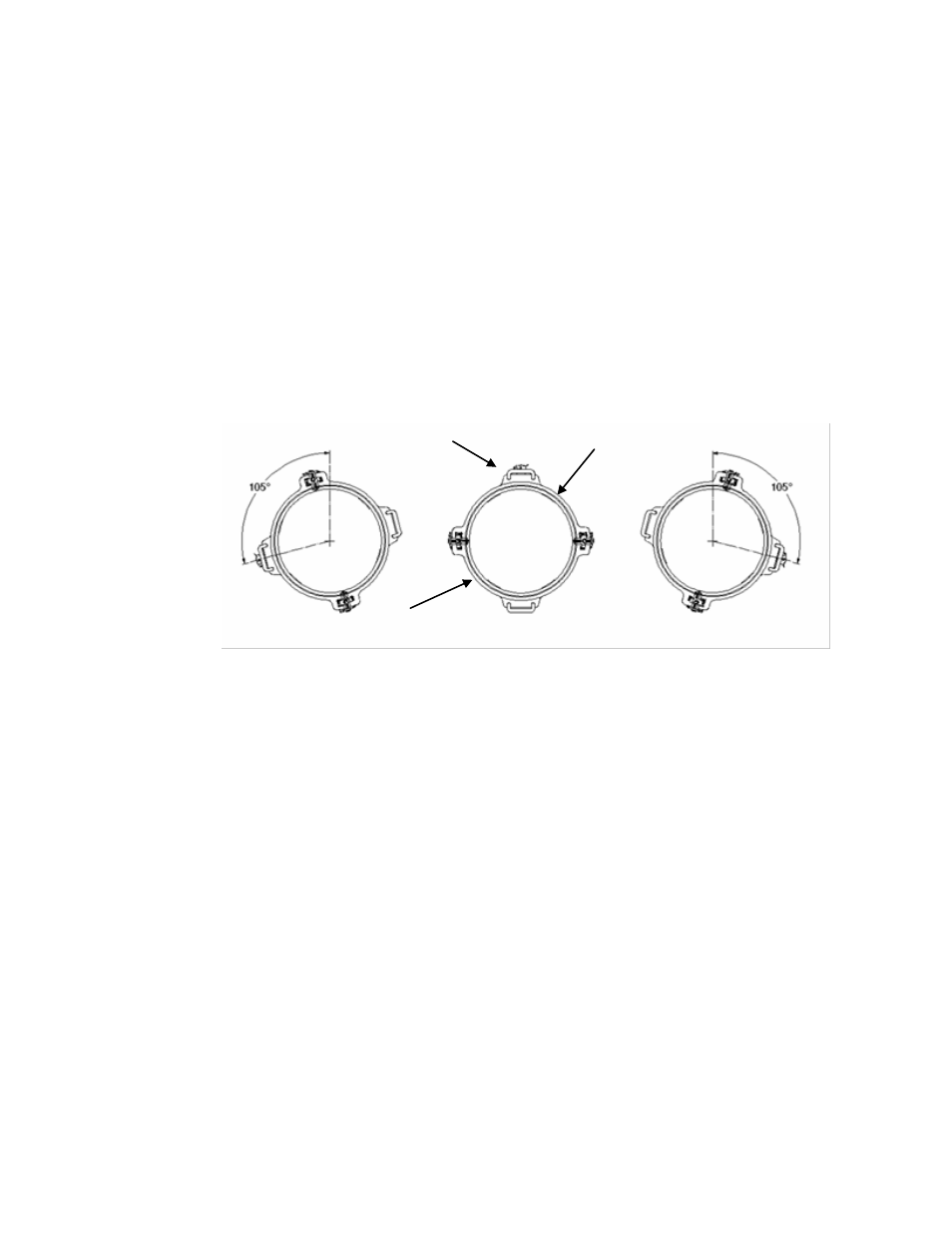

Рисунок 17 Позиция кожуха датчика
Если сенсорная головка установлена на вертикальной трубе,
кабельный разъем должен быть расположен таким образом,
чтобы он направлен в обратную сторону.
Верхний кожух
в сборе
Нижний кожух в сборе
Кабельный разъем
передатчика
