Рисунок 1, Снятие разъема кабеля датчика -2, Внимание – Инструкция по эксплуатации CiDRA SONARtrac
Страница 263
20837-01RU
Ред. 02
Страница 12-2
3.
Выключить электропитание. Необходимо соблюдать процедуры
блокировки / вывода из эксплуатации.
4.
Снять с замков и отключить кабельный разъем от датчика к
передатчику на крышке датчика. Закрыть крышку кабельного
разъема на крышке сенсорной головки.
5.
Защитить кабельный разъем от попадания грязи и влаги
(например, завернуть его в пластиковый мешок).
6.
Снять защитные козырьки или уплотнительные кожухи (крышки
из нержавеющей стали) с сенсорной головки (если установлено).
7.
Открутить шесть винтов и открыть смотровой лючок кабеля
датчика, расположенный на крышке (в крышке используются
невыпадающие винты, поэтому они должны остаться на месте).
8.
Открыть замки кабельного разъема и отсоединить стяжной
хомут датчика от крышки электрического разъема, подав разъем
назад, как показано ниже.

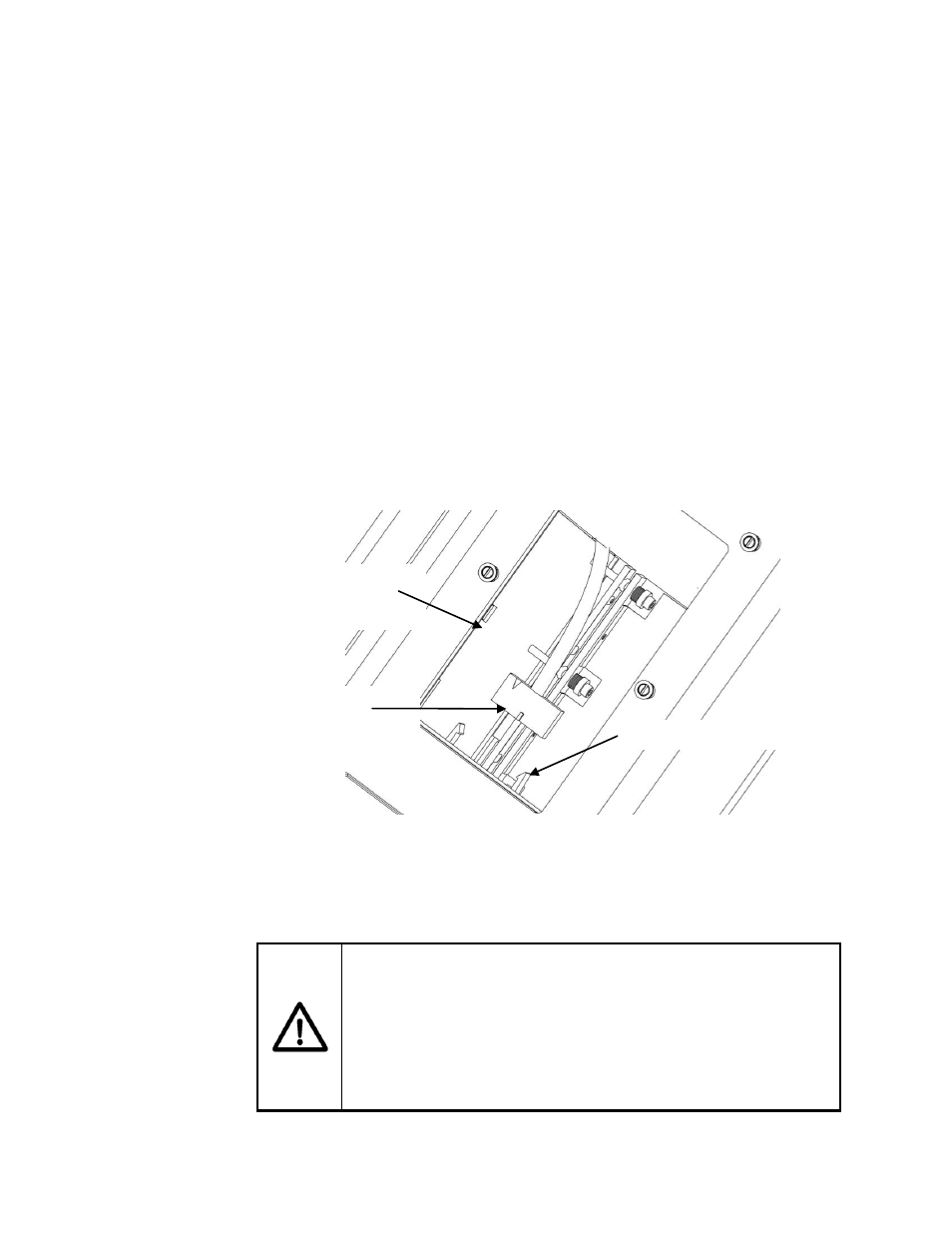

Рисунок 1
Снятие разъема кабеля датчика
9.
Установить замыкающую вилку на кабеле стяжного хомута
датчика. Примечание: Стяжные хомуты с пометкой «R» в
суффиксе номера запчасти (т.е. Деталь
№
: 20686-26-
R) не
требуют установки замыкателя.
ВНИМАНИЕ
Возможно появление электроразрядов. Необходимо всегда
устанавливать замыкатель (см. рис. 9) на разъеме тогда,
когда разъем стяжного хомута не установлен на ответном
соединителе. Примечание: Стяжные хомуты с пометкой «R»
в суффиксе номера запчасти (т.е. Деталь #: 20686-26-R) не
требуют установки замыкателя.
Замки разъема
абеля датчика
Входное отверстие к
