Страница 65
20831-01RU
Ред. 05
Страница 5-43
Подключение кабеля
Удалите клейкую ленту, которая использовалась для того, чтобы
закрепить кабельный разъем под смотровым лючком. Снимите
заводской замыкатель (если был установлен) с кабельного
разъема. Необходимо сохранить этот замыкатель, потому что он
будет необходим при снятии датчика с трубы. [Внимание:
Стяжные хомуты типа «-R» не требуют установки замыкателей и
поставляются без них.] Подключите кабельный разъем к
ответному соединителю, расположенному на крышке смотрового
лючка, как показано ниже. Коннектор установлен таким образом,
что он развернут от трубы. Подключите коннектор к ответному
соединителю. Защелкните замки на соединителю, чтобы вилка
оставалась на месте. Необходимо убедиться в том, что
коннектор подключен. Примечание: Необходимо соблюдать
осторожность и убедиться в том, что кабельный разъем
подключен под прямым углом для того, чтобы снизить риск
повреждения контактов.

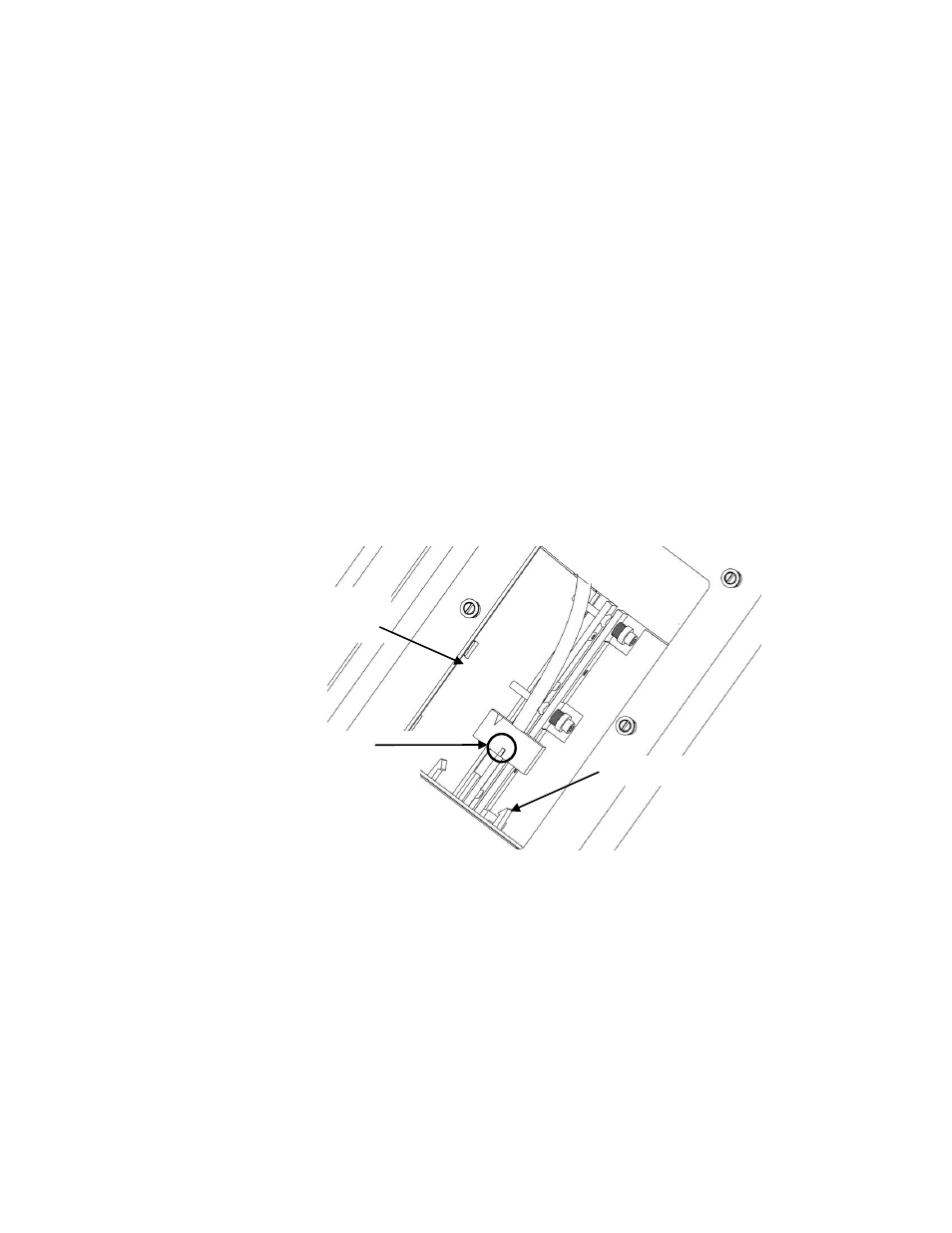

Рисунок 45
Установка кабеля датчика в сборе
Переустановите смотровую панель кабеля датчика на верхней
части кожуха датчика. Затяните шесть винтов с усилием 11 фунт-
сила
-
дюйм (1,2 Нм).
Замки коннектора
Входное отверстие
кабеля датчика
Кабель датчика с
переключателем,
направленным от трубы
