6.3
Кабельные соединения передатчика
6.3.1
Передатчики с несъемными клеммами
На следующем рисунке показаны основные силовые и
сигнальные соединения для передатчиков с несъемными
(фиксированными) клеммами.
Рекомендуемый момент затяжки для винтов клемм составляет от
(
от 0,5 до 0,6 Нм).

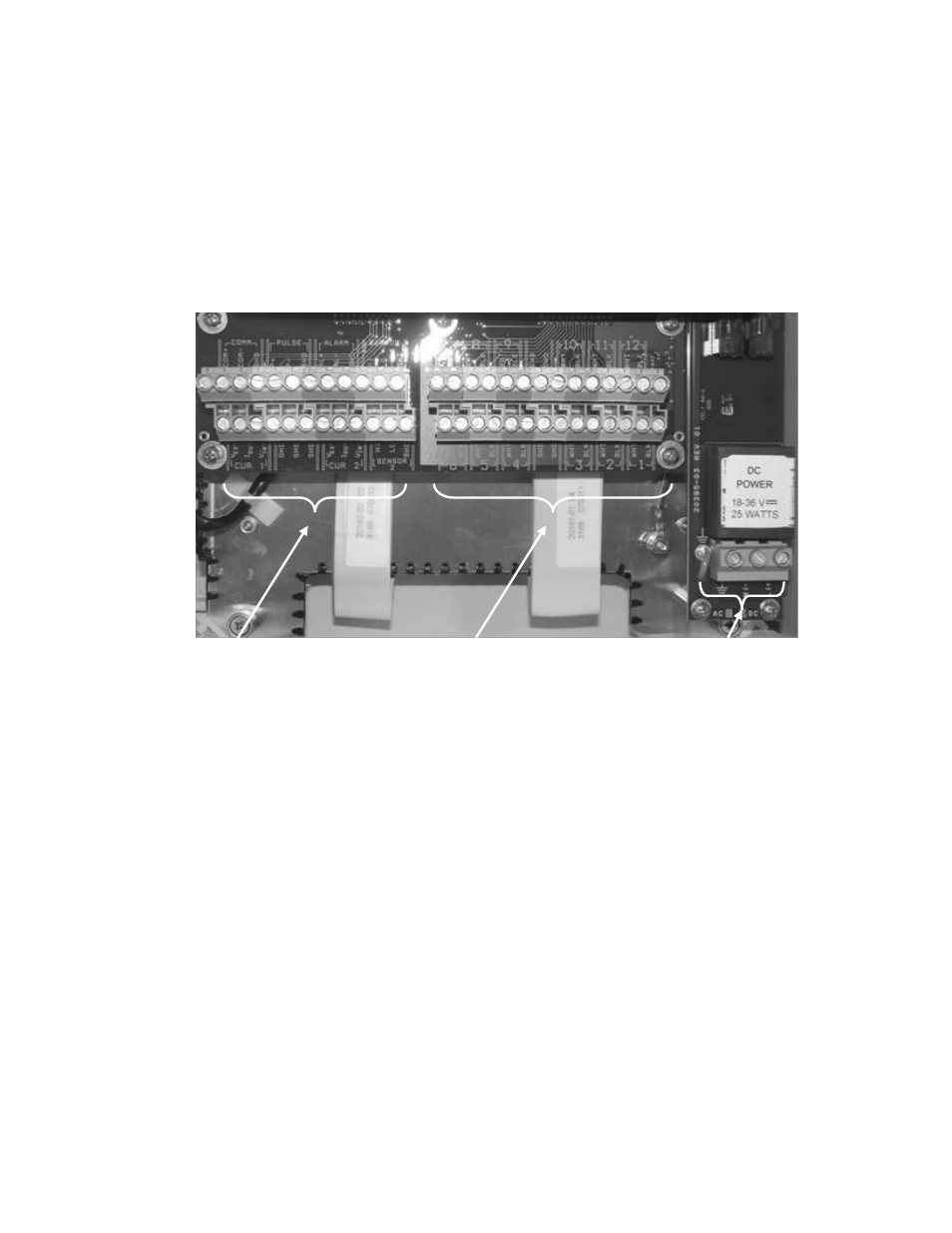

Рисунок 3 Силовые и сигнальные внутренние соединения
Пользовательски
е подключения
входов/выходов Подключения
входов/выходов
датчика Силовые
подключения
