Инструкция по эксплуатации CiDRA SONARtrac
Страница 95
20832-01RU
Ред. 05
Страница 6-22

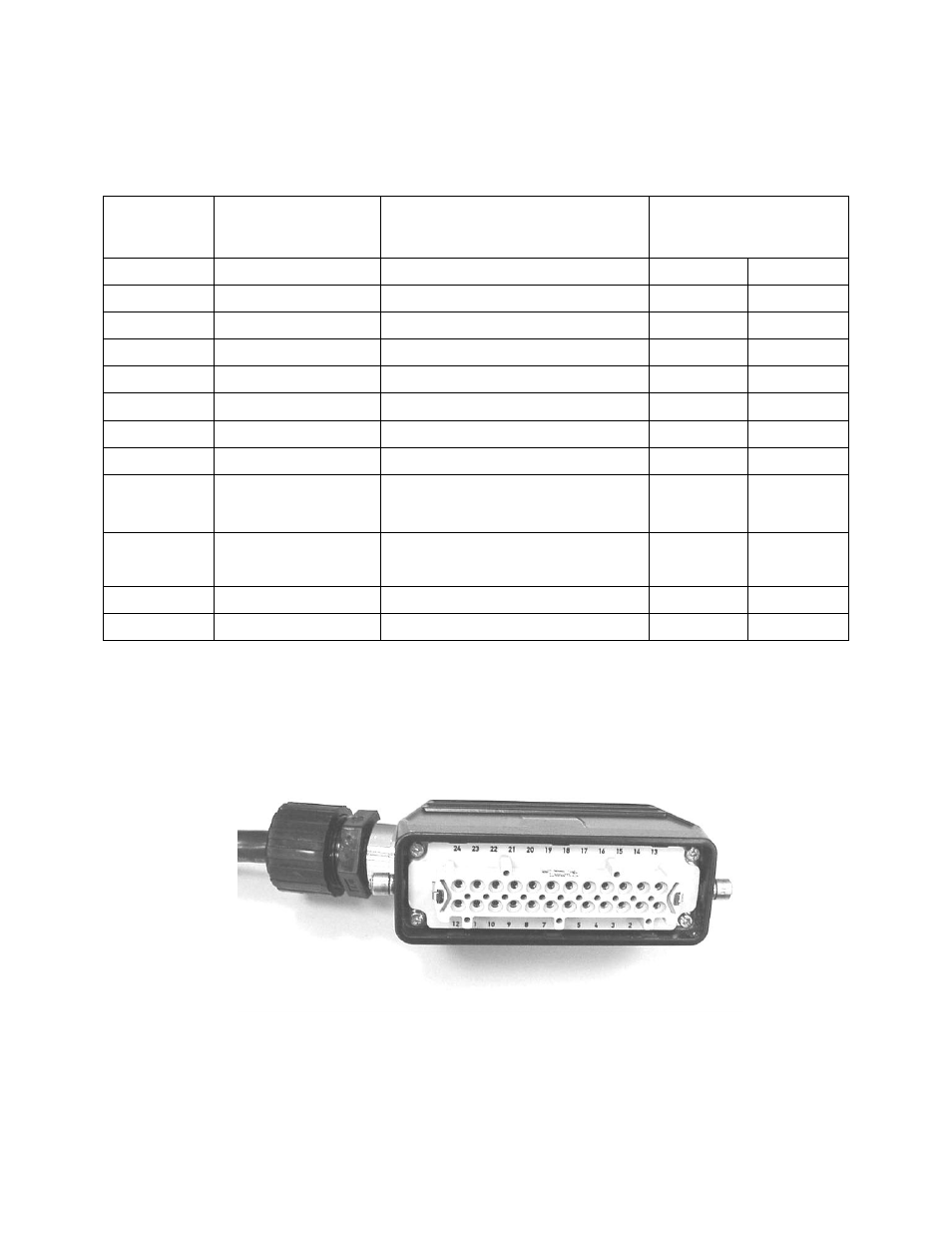

В следующей таблице перечислены контакты кабельного разъема
для кабелей, имеющих разъем класса NEMA 4X (рисунок 14).
Таблица 3
Контакты разъема кабеля от датчика к передатчику NEMA
4X
Рисунок 14
Разъем класса NEMA 4X
№ пары
проводов
№ клеммы
передатчика
Назначение
НОМЕР КОНТАКТА
РАЗЪЕМА ГОЛОВКИ
ДАТЧИКА
1 Бел./черн.
1
Вход датчика №1
1
– Бел.
13
– Черн.
2 Бел./черн.
2
Вход датчика №2
2
– Бел.
14
– Черн.
3 Бел./черн.
3
Вход датчика №3
3
– Бел.
15
– Черн.
4 Бел./черн.
4
Вход датчика №4
4
– Бел.
16
– Черн.
5 Бел./черн.
5
Вход датчика №5
5
– Бел.
17
– Черн.
6 Бел./черн.
6
Вход датчика №6
6
– Бел.
18
– Черн.
7 Бел./черн.
7
Вход датчика №7
7
– Бел.
19
– Черн.
8 Бел./черн.
8
Вход датчика №8
8
– Бел.
20
– Черн.
9 Бел./черн.
9
Запасной – не используется
---
---
10 Бел./черн.
10
Бел. – RS 485 Выс. / Черн. – RS485
Низк.
12
– Бел.
24
– Черн.
11 Бел./черн.
11
Бел. – «-12 В» / Черн. – Земля
9
– Бел.
21
– Черн.
12 Бел./черн.
12
Бел. – «+12 В» / Черн. – Земля
10
– Бел.
22
– Черн.
