Рисунок 49 кожух с прокладкой -49, Внимание – Инструкция по эксплуатации CiDRA SONARtrac
Страница 71
20831-01RU
Ред. 05
Страница 5-49
5.10
Специальные инструкции по установке кожухов с
прокладками
Пассивная гидроакустическая система может быть установлена
на трубах нестандартного размера, установленных на некоторых
предприятиях.
ВНИМАНИЕ
ОПАСНОСТЬ ВЗРЫВА – Разрешение для работы в зоне 2
применяется только к сенсорным головкам с
уплотнительными кольцами. Сертификация оборудования
для использования в зоне 2 запрещает использование
прокладок любого рода. Для получения информации о
соответствии трубы определенного диаметра сертификации
ATEX зоны 2 необходимо связаться с отделом по работе с
клиентами.
К примеру, у фиберглассовой трубы внутренний диаметр может
составлять 15 дюймов из-за укладки материала. В этом случае
будет разработан стяжной хомут для данной трубы. Кожух
датчика будет изменен таким образом, чтобы гарантировать
изоляцию с трубой при использовании прокладок. Данный тип
кожуха показан на рисунке.

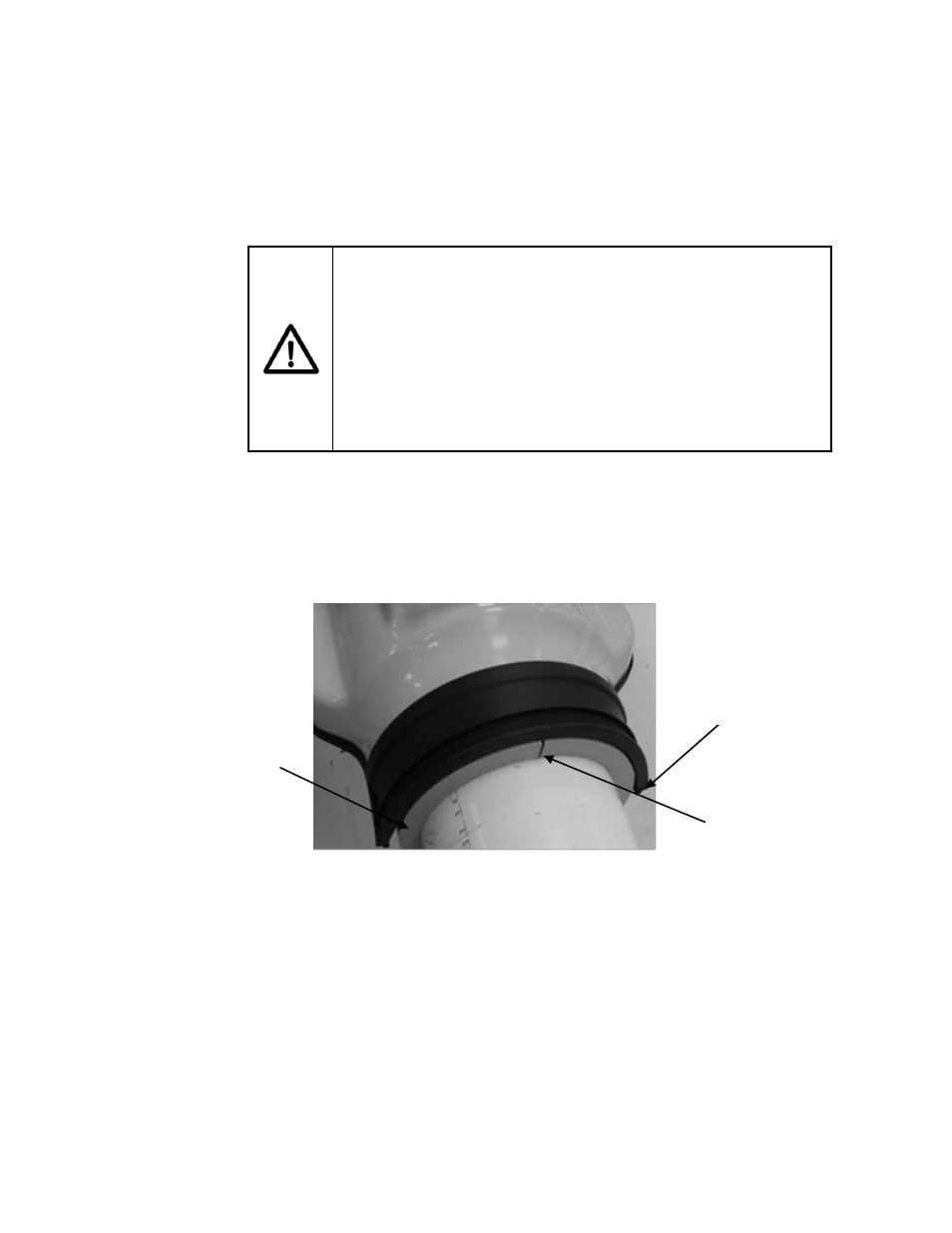

Рисунок 49
Кожух с прокладкой
В некоторых случаях кожух поставляется с инструментом для
подрезки эластомерных лент. Установите эту деталь на трубе,
где резиновое переходное кольцо касается трубы, перед
установкой кожуха:
1.
Измерьте расстояние между внутренними гранями переходных
колец кожуха и отметьте данное расстояние на трубе.
2.
Установите эластомерные ленты таким образом, чтобы их
края совпадали с отметками на трубе, а бумага, покрывающая
клейкое вещество, касалась трубы.
ТРезиновое
переходное
кольцо
Шов переходного
кольца, необходимо
нанести клей-
герметик
Торцовое
уплотнение
кожуха
