20833-01RU Ред. 04
Страница7-8

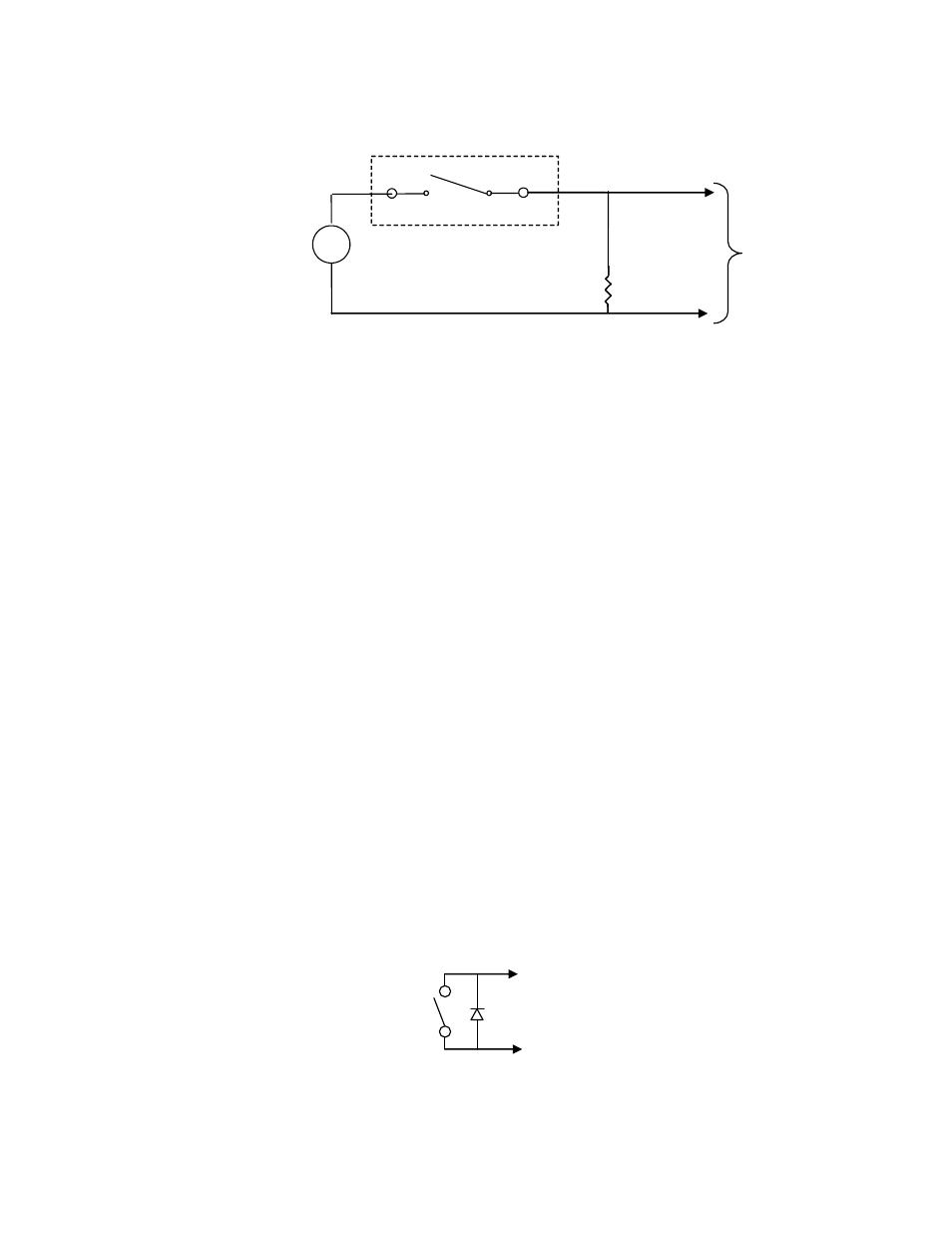

Рисунок 5
Использование замыкающегося контакта
Для определения величины резистора R
1
рассмотрите следующий
пример.
Напряжение питания = 24 В
Выберите номинал для R
1
чтобы не превысить
ток в 100 мА
R
1
= 24 В / 100 мА = 240 Ом
Таким образом, резистор R
1
должен иметь
номинал, превышающий 240 Ом, чтобы ток не
превышал 100 мА
Примечание: Минимальная рекомендованная ширина импульса
составляет 1 мсек. При установленной ширине импульса 0,5 мсек,
напряжение на твердотельном реле будет составлять примерно 50%
напряжения питания.
7.3.3
ALARM
Выход сигнализации состоит из электрически изолированных
контактов AL+ и AL- которые замыкаются всякий раз, когда
достигаются пределы, которые определены в параметрах
сигнализации в передатчике. Эти пределы могут быть изменены или
отключены с помощью локальной клавиатуры и дисплея.
Максимальное напряжение между контактом AL+ и местной землей, и
AL- и местной землей должно быть в пределах +30 В / -10 В. Ток
нагрузки не должен превышать 100 мА.
Кнопка EXIT служит для сброса сигнализаций при нахождении в
рабочем режиме.
Рисунок 6
Использование контакта сигнализации
AL+
(ВЫСОКИ
Й)
AL-
(НИЗКИЙ)
Ко входу
счетчика
Выход-
Выход+
P-
P+
-
+
Подача
питания
