Страница 6-15
6.3.4.3.1
Передатчики с несъемными клеммами
На следующем рисунке показаны контакты выхода передатчика
(секция №1 клеммной колодки) с их функциональным
назначением, перечисленным в следующей таблице. Эти выходы
могут быть подключены для обеспечения возможности между
передатчиком и другим оборудованием.
Рекомендуемый момент затяжки для винтов клемм составляет от
(от 0,5 до 0,6 Нм).

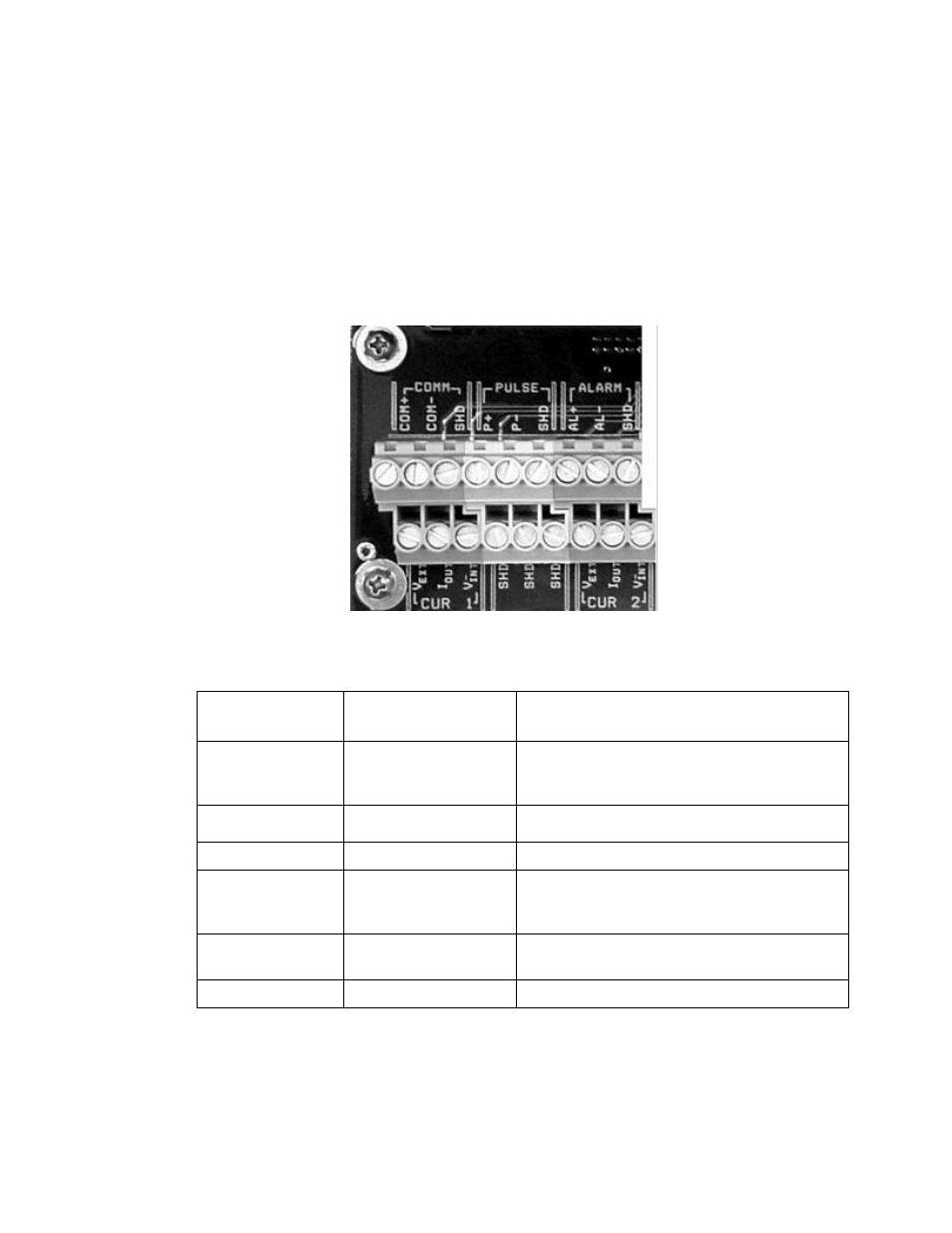

Рисунок 8
Выходные контакты передатчика
Обозначение
контакта
Тип
Комментарий
CUR 1
Выход №1 4-20 мА
С внутренним (авто) или внешним (по
шлейфу) питанием, с возможностью связи
HART
CUR 2
Выход №2 4-20 мА
С внутренним (авто) или внешним (по
шлейфу) питанием
PULSE
Импульсный выход
Контакт твердотельного реле
ALARM
Выход сигнализации
– высокий/низкий
уровень
Контакт твердотельного реле
COMM
Порт RS-485 или RS-
232
Связь по MODBUS с узлами, имеющими
эту опцию
SHD
---
Подключение экрана
Таблица 1
Список сигнальных выходов передатчика
