20831-01RU
Ред. 05
Страница 5-27
5.7.1.1
Процедура установки кожуха
Необходимо принять все меры предосторожности во время
установки кожуха, чтобы кабель стяжного хомута не попал между
половин кожуха. Это может вызвать отказ датчика во время
испытаний и эксплуатации. Данная проблема чаще всего
случается на измерителях малого размера (<6 дюймов), из-за
длины и жесткости кабеля стяжного хомута.
5.7.1.2
Установка горизонтальной трубы
Установка кожуха датчика на горизонтальных трубах описана ниже:
1.
Установите стяжной хомут.
2.
Снимите смотровой лючок кабеля с верхнего кожуха датчика.
3.
Установите верхний кожух датчика на стяжной хомут.
4.
Установите нижний кожух датчика.
a.
Необходимо удерживать половины кожуха на месте с помощью
замков и хомутиков, одновременно выравнивая их.
Примечание: Необходимо убедиться в том, что кабельный
разъем проходит через смотровой лючок. (При необходимости
следует переместить кожух или кабельный разъем.)
5.
Выровняйте половины кожуха.
6.
Необходимо начать с центра кожуха и наживить замки и
хомутики с помощью ключа на ¾ дюйма для того, чтобы
заблокировать их до тех пор, пока они все не будут прикреплены.

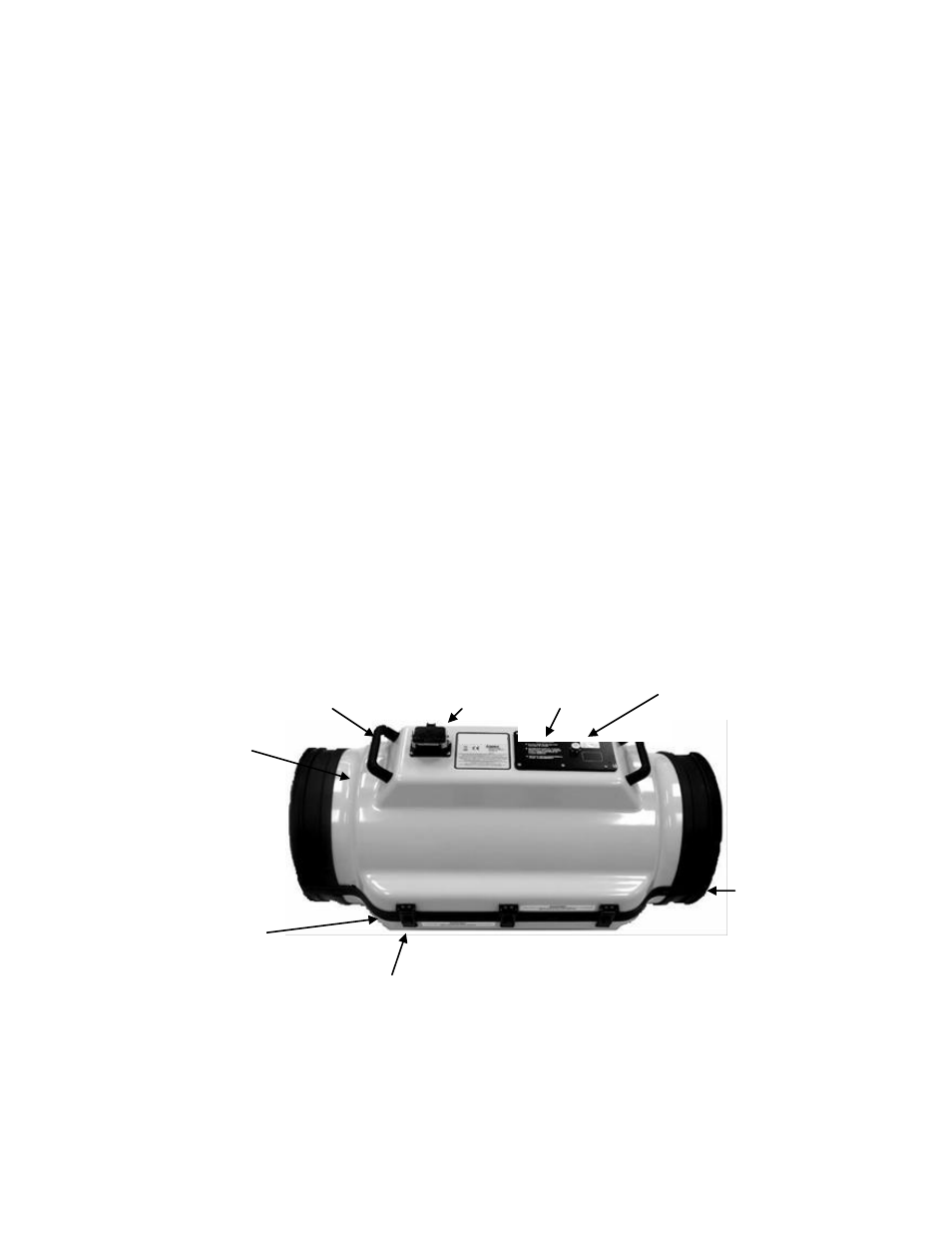

Рисунок 20
Кожух из фибергласса в сборе
7.
Установите хомуты чехла для подвижных соединений
согласно пункту 5.7.1.2.
Замки кожуха (обычно 6-8 шт.)
Н
Чехол для
защиты
открытых
соединений
Подъемная
ручка
Разъем IP-65
Смотровая панель
электронных
элементов
Дыхательны
й клапан
Верхний кожух
в сборе
Нижний кожух в
сборе
