Страница 36
20831-01RU
Ред. 05
Страница 5-14
Дальнейшее затягивание винтов стяжного хомута производится с
помощью распорного инструмента (показан ниже), поставляемого
вместе со стяжным хомутом. Распорный инструмент
используется для давления на вышеупомянутые тарельчатые
шайбы. В таблице 3 приведены данные об использовании
распорного инструмента согласно номеру стяжного хомута.

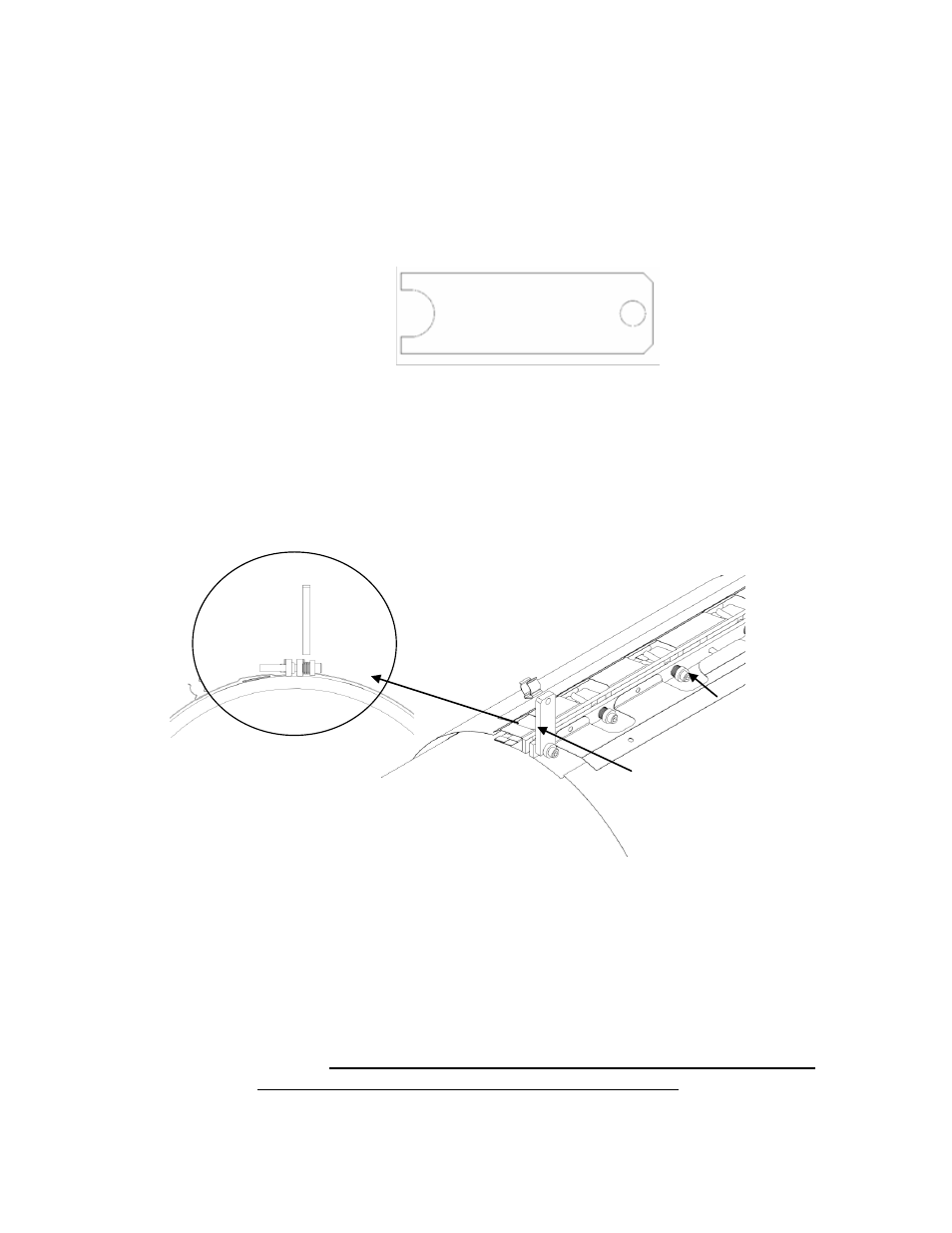

Рисунок 4
Распорный инструмент
Используя рисунок 2 с очередностью затягивания винтов,
установите распорный инструмент на центральный винт таким
образом, чтобы он находился над тарельчатыми шайбами, и
затяните винт таким образом, чтобы он плотно сидел, но
позволял вынуть инструмент. На следующем рисунке изображен
один из распорных инструментов.
Рисунок 5
Распорный инструмент стяжного хомута,
установленный на винте
Примечание: Необходимо убедиться в том, что распорный
инструмент установлен перпендикулярно крепежной рейке. Таким
образом, будет обеспечена надлежащая затяжка. Уберите
инструмент, перейдите к следующему винту и повторите затяжку
на каждом винте.
Важно: Каждый винт должен быть затянут только один раз. Не
затягивайте винты снова, используя резьбомер.
Распорный инструмент,
установленный на винте
Винт со сжатыми
тарельчатыми
шайбами.
Вид сбоку
