См. рисунок. Необходимо выровнять центральные отверстия на
кожухе датчика. Установите центрирующий болт длиной 3 дюйма и
диаметром 3/8 дюйма с шайбой на обеих сторонах кожуха. Вместе с
центрирующими болтами необходимо использовать гайки и шайбы.
Установите луженый болт 5/16”-18 x 1,5” 316 SST с шайбой в каждое
отверстие на верхней половине кожуха.

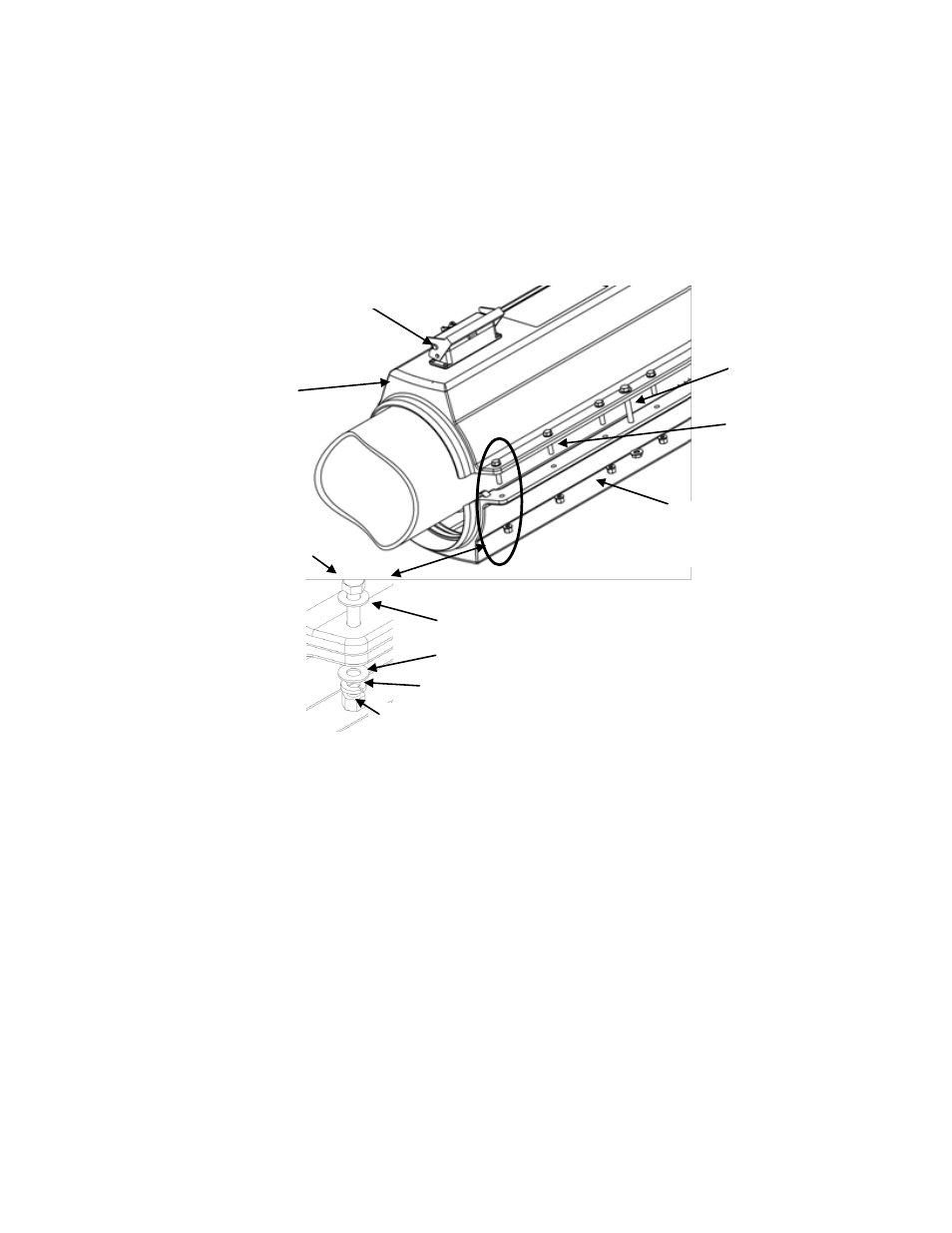

Рисунок 43 Установка болта кожуха датчика
Затяните центрирующие болты на 2 – 3 оборота, чередуя обе
стороны кожуха, до тех пор, пока болты не покажутся со стороны
нижней части кожуха. Примечание: Использование центрирующих
болтов необязательно, если вместо них могут быть использованы
болты с гайками от кожуха.
Установите шайбу, стопорную шайбу и гайку на болте, как только он
прошел через обе половины кожуха и начинайте закреплять половины
кожуха. После того, как вы начали закреплять половины кожуха,
использование центрирующих болтов необязательно.
Продолжайте затягивать болты на 1-2 оборота, как показано на
рисунке ниже. Уплотнительное кольцо сожмется и половины кожуха
будут плотно прилегать друг к другу. Необходимо продолжать
затяжку болтов до тех пор, пока половины кожуха не будут плотно
прилегать друг к другу. Примечание: Между половинами кожуха
могут быть небольшие просветы в местах расположения болтов.
Данные просветы не влияют на герметичность.
Болт кожуха
в сборе (12
мест)
ЦВерхний
кожух в сборе
Нижний кожух в
сборе
Болт
Шайба
Стопорная шайба
Шайба
Гайка
Кабельный разъем
передатчика
Болт кожуха в
сборе
Центрирую
щие болты
(2 места)
