1 внешние цепи сигнализации, Внешние цепи сигнализации: -9, Рисунок 7 – Инструкция по эксплуатации CiDRA SONARtrac
Страница 113: Рисунок 8
Advertising
20833-01RU Ред. 04
Страница7-9
+
-
Нагрузка
Питание
постоянного тока 30
В (макс.)
AL+
(ВЫСОКИЙ)
AL-
(НИЗКИЙ)
Сигнализация
Питание постоянного
тока 30 В (макс.)
+
AL+ (ВЫСОКИЙ)
AL- (НИЗКИЙ)
Питание
Внешнее
реле
7.3.3.1

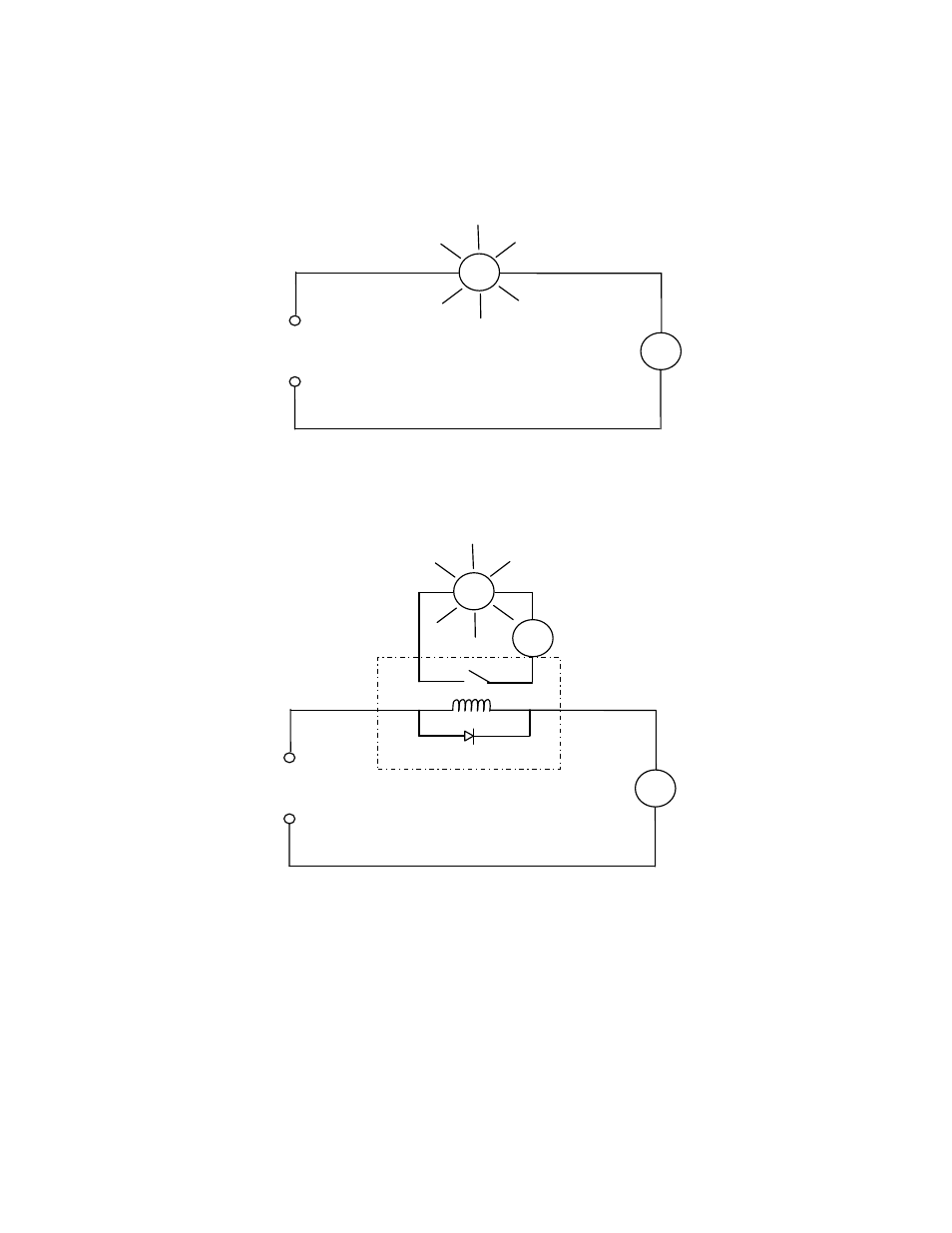

Внешние цепи сигнализации:
На следующей схеме приведен пример цепи с максимальным током
нагрузки 100 мА
Рисунок 7
Пример контура сигнализации с максимальным током нагрузки 100 мА
На следующей схеме приведен пример цепи с максимальным током нагрузки
более100 мА
.
Рисунок 8
Пример контура сигнализации с максимальным током нагрузки более 100 мА
-
