20831-01RU
Ред. 05
Страница 5-31
5.7.1.4
Установка хомута защитного кожуха
Хомуты защитного кожуха используются для герметизации кожуха при
установке на технологический трубопровод. На кожухах размерами от
двух до восьми дюймов используются Т-образные хомуты из
нержавеющей стали. На кожухах размером от 10 дюймов и более
используются стяжной хомут и вертлюжная скоба из нержавеющей
стали. Данные способы крепления показаны на следующих рисунках.
ВНИМАНИЕ: При установке на вертикальных трубах необходимо
сначала устанавливать верхний хомут защитного кожуха.

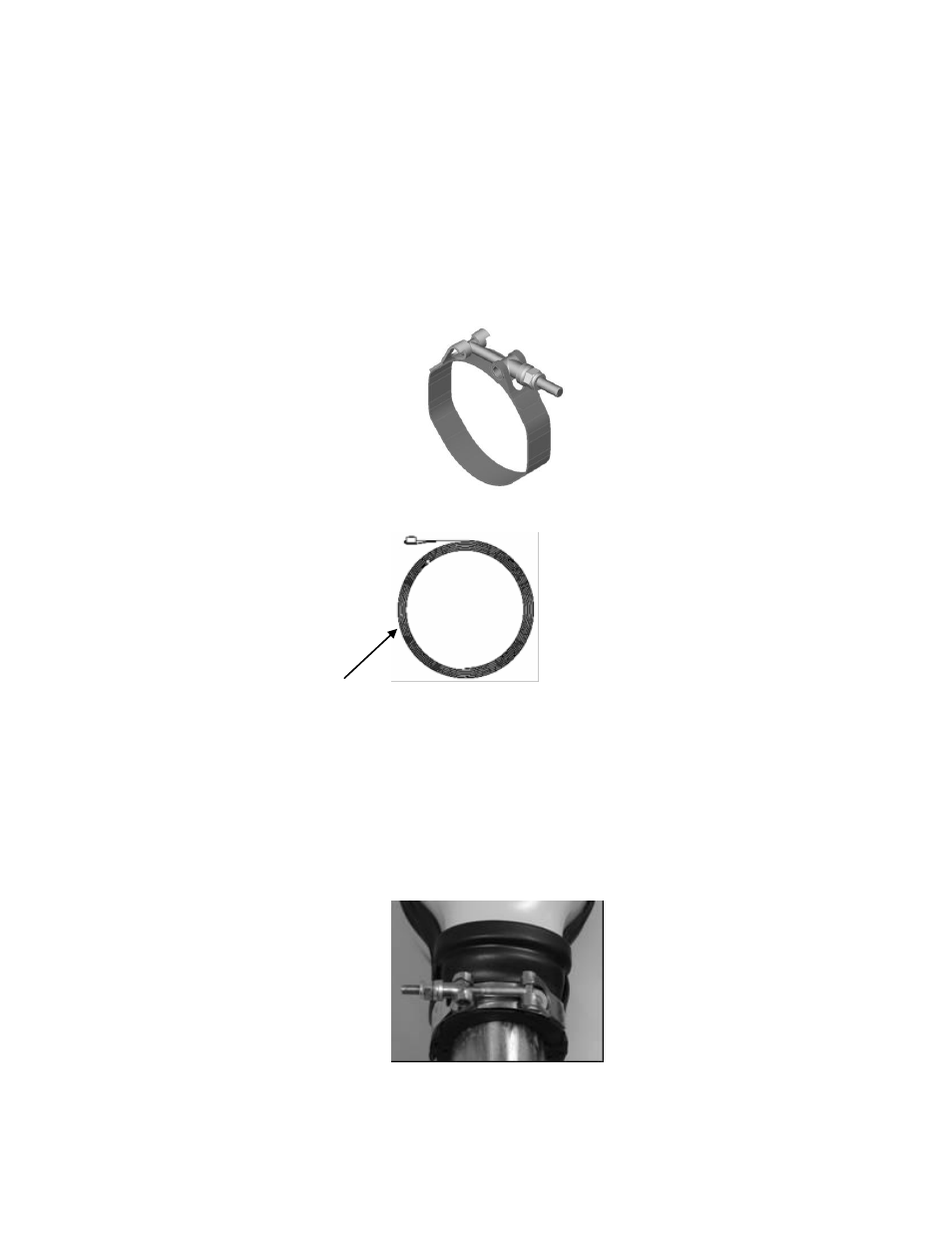

Рисунок 24
Т-образный хомут
Рисунок 25
Стяжной хомут защитного кожуха
5.7.1.4.1
Т-образный хомут
Т-образный хомут используется на кожухах размером до 8 дюймов и
крепится вокруг защитного кожуха. Установите стяжной болт таким
образом, чтобы он находился на одной линии со смотровой крышкой на
верхней крышке. Необходимо убедиться в том, что хомут стал в желоб
на защитном кожухе. Необходимо затянуть гайку так, чтобы кожух плотно
прилегал к трубе. Повторите то же самое на другой стороне трубы.
Рисунок 26
Т-образный хомут
Предустановленн
ый вертлюг
