Инструкция по эксплуатации CiDRA SONARtrac
Страница 61
20831-01RU
Ред. 05
Страница 5-39
УНижний кожух в
сборе
Кабельный разъем
передатчика
Смотровой лючок кабеля датчика
Ручки для подъема кожуха
(4 шт.)
Уплотнительное кольцо
(верхний и нижний кожухи
Верхний кожух в сборе
ижний кожух в сборе
Уплотнительное кольцо должно плотно прилегать к
технологическому трубопроводу под защитной пластиной.
Необходимо убедиться в том, что крепежный элемент хомута и
защитные пластины на своих местах.
Затяните стопорной винт, чтобы закрепить хомут. Стопорной винт
деформирует стяжной хомут.

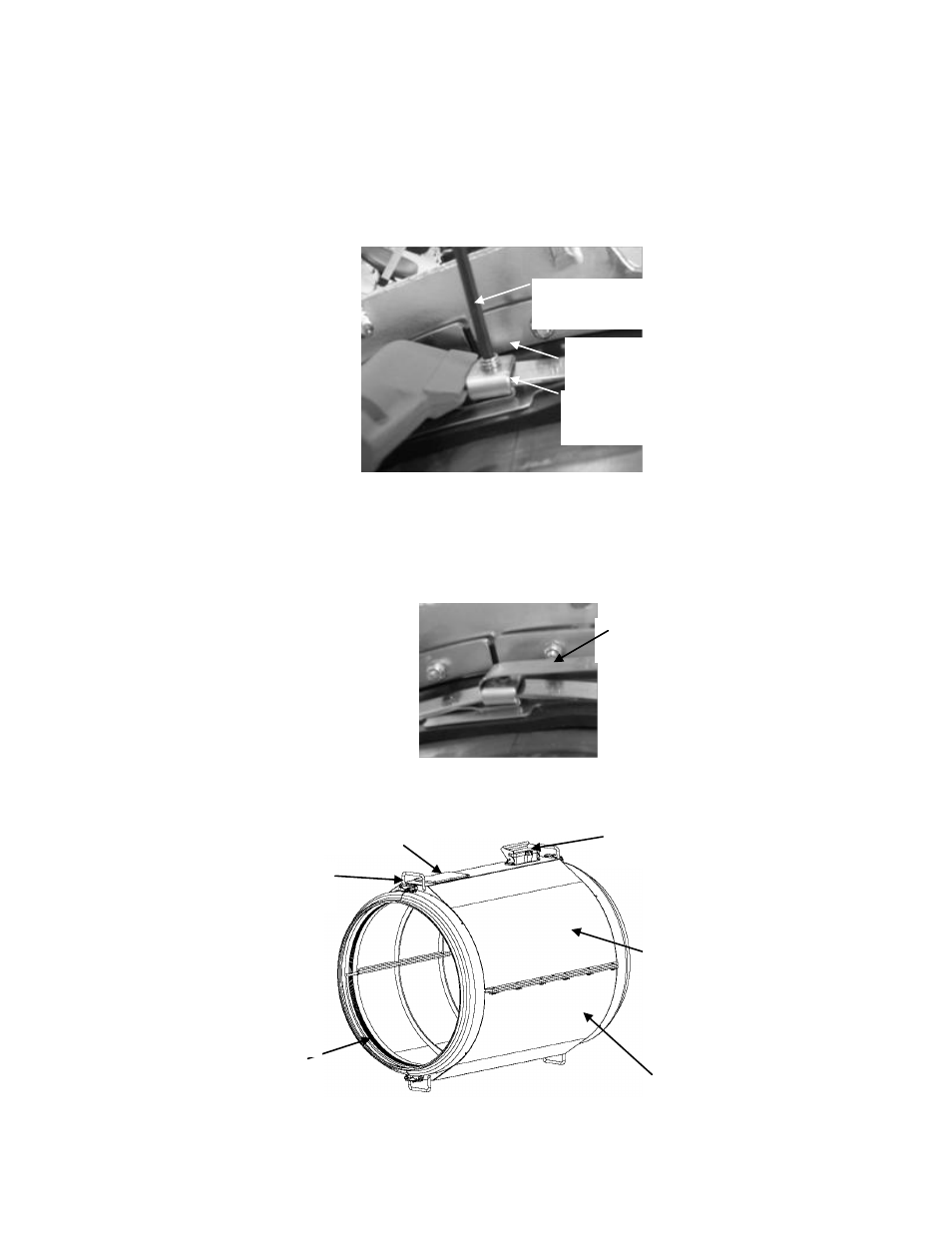

Рисунок 40
Выравнивание и закрепление уплотнительного кольца
После того, как стопорной винт был затянут, необходимо ослабить
натяжной инструмент и. Обрезать излишки хомута необязательно
(может использоваться в случае перетяжки).
Повторите процесс установки для обратной стороны кожуха.
Рисунок 41
Конец хомута
Кожух из нержавеющей стали в сборе показан ниже.
Рисунок 42
Кожух из нержавеющей стали в сборе
Уплотнительное кольцо,
прилегающее к трубе
Крепежный элемент на
защитной пластине
Затяжка стопорного
винта торцовым ключом
Загнутый конец
хомута
