20831-01RU Ред. 05 Страница 5-20

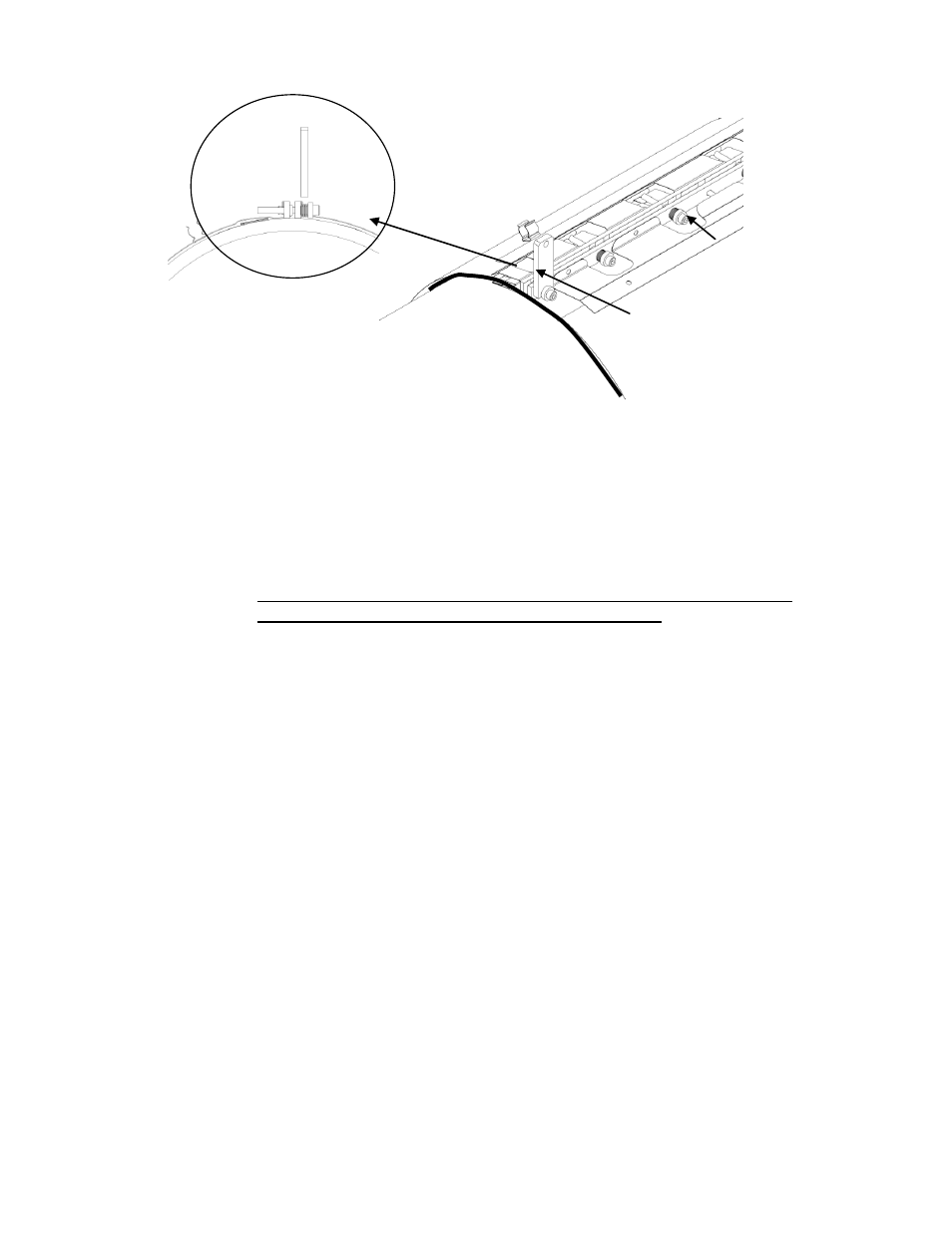

Рисунок 12 Распорный инструмент стяжного хомута,
установленный на винте
Примечание: Необходимо убедиться в том, что распорный
инструмент установлен перпендикулярно крепежной рейки. Таким
образом, будет обеспечена надлежащая затяжка. Снимите
распорный инструмент, установите его на следующем винте и
повторите затягивание.
Важно: Каждый винт должен быть затянут только один раз. Не
затягивайте винты снова, используя резьбомер.
Окончательная затяжка винтов осуществляется следующим образом:
A. Для стяжных хомутов размером 6 дюймов и меньше:
1. Затяните винты с 1 по 7 на пол-оборота в последовательности,
указанной на рисунке 2. Не затягивайте винты 8 и 9 (винты на
разных концах стяжного хомута).
B. Для стяжных хомутов размером 8 дюймов и больше:
1.
Начиная с винта 1, как указано на рисунке 9, затяните каждый
винт на пол-оборота в указанной последовательности.
2. После того как все девять винтов были затянуты, необходимо
дотянуть каждый винт еще на пол-оборота в указанной
последовательности.
3. После того, как все девять винтов были закручены во второй раз,
закрутите винты с первого по седьмой еще на пол-оборота в
указанной последовательности.
Подключите кабель датчика к зажиму наверху стяжного хомута. Разъем
данного кабеля будет подключен к разъему кожуха датчика, как описано
в данном руководстве. При необходимости используйте клейкую ленту
для того, чтобы прикрепить разъем к хомуту таким образом, чтобы он
был расположен прямо под смотровым лючком датчика. Окончательная
сборка стяжного хомута показана ниже.
Распорный инструмент,
установленный на винте
Винт со сжатыми
тарельчатыми
шайбами.
Вид сбоку
