Инструкция по эксплуатации CiDRA SONARtrac
Страница 41
20831-01RU
Ред. 05
Страница 5-19

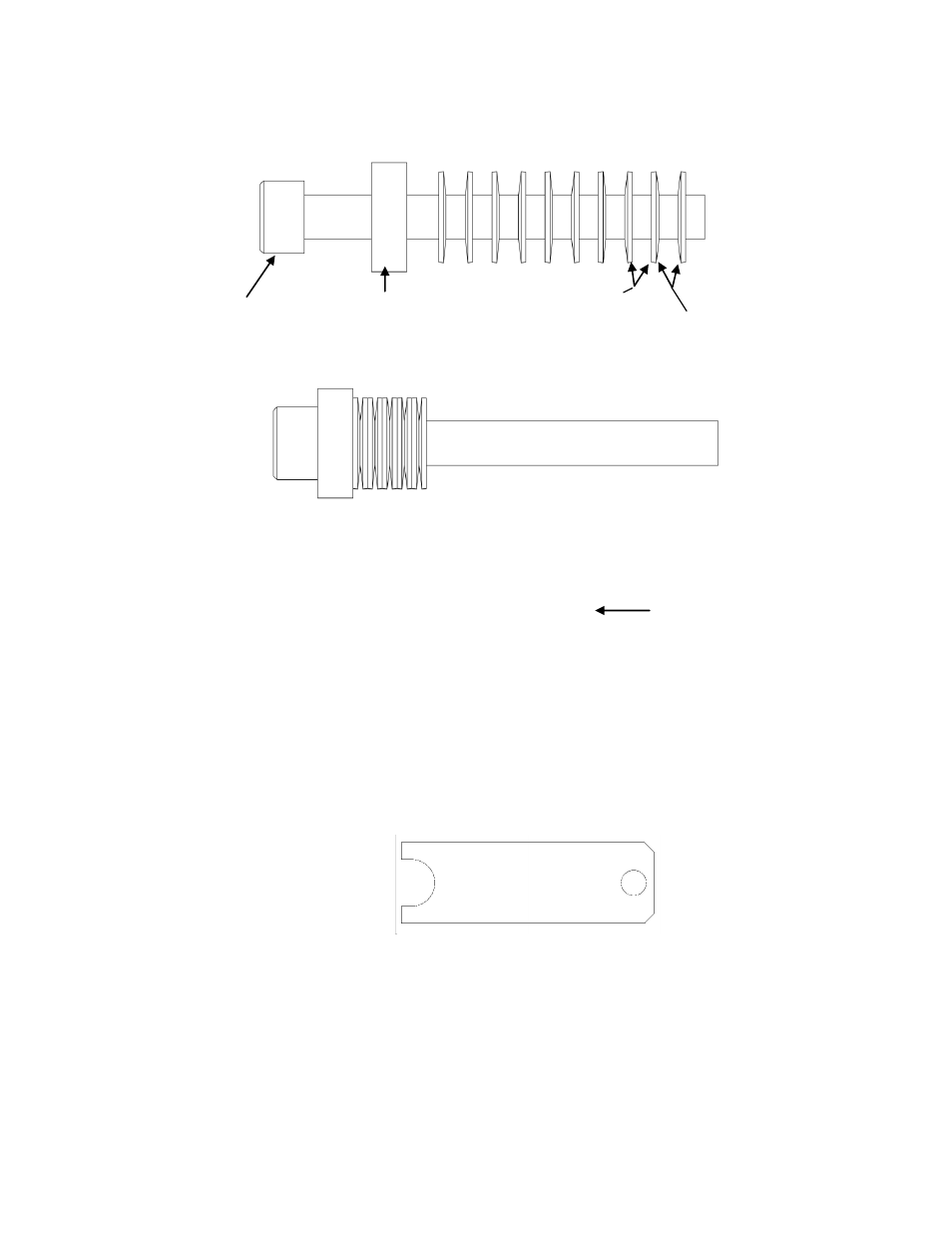

Рисунок 10
Винт стяжного хомута
Дальнейшая затяжка винтов стяжного хомута производится с
помощью монтажной прокладки (показана ниже), поставляемой
вместе со стяжным хомутом. Монтажная прокладка используется
для давления на тарельчатые шайбы. В таблице 4 указаны
цифры выбора монтажных прокладок.
Рисунок 11
Монтажная прокладка стяжного хомута
С помощью схемы последовательности затяжки винтов на
рисунке 9, установите монтажную прокладку на тарельчатой
шайбе на центральном винте и затяните таким образом, чтобы
прокладку можно было вынуть. На следующем рисунке показано
использование монтажной прокладки.
Винт датчика
Прокладка винта
(может быть
встроена в головку
винта)
Выпуклая сторона
тарельчатых шайб
датчика
Вогнутая сторона
тарельчатых шайб датчика
Тарельчатые шайбы и прокладка,
сжатые головкой винта
) ( ) ( ) ( ) ( ) ( ) ( ) (
Примечание:
Восемнадцатидюймовые (и
шире) стяжные хомуты
снабжены четырнадцатью
тарельчатыми шайбами, как
показано на рисунке
Примечание: 10 тарельчатых шайб на
стяжках 2-16 дюймов
