Установка теплоизолирующей прослойки
Установите теплоизолирующую прослойку, если она шла в
комплекте с оборудованием. См. рисунок ниже.
1.
Выровняйте щель теплоизолирующей прослойки с кабелей
предусилителя.
2.
Оберните прослойку вокруг крепежных реек.
3.
Продолжайте обертывать прослойку вокруг стяжного хомута.
4.
Обеспечьте герметизацию в месте крепления с помощью
липучек и проденьте ремни через D-образные кольца на
теплоизолирующей прослойке.
5.
Прикрепите стяжной хомут к кабелю предусилителя в петле на
липучке.

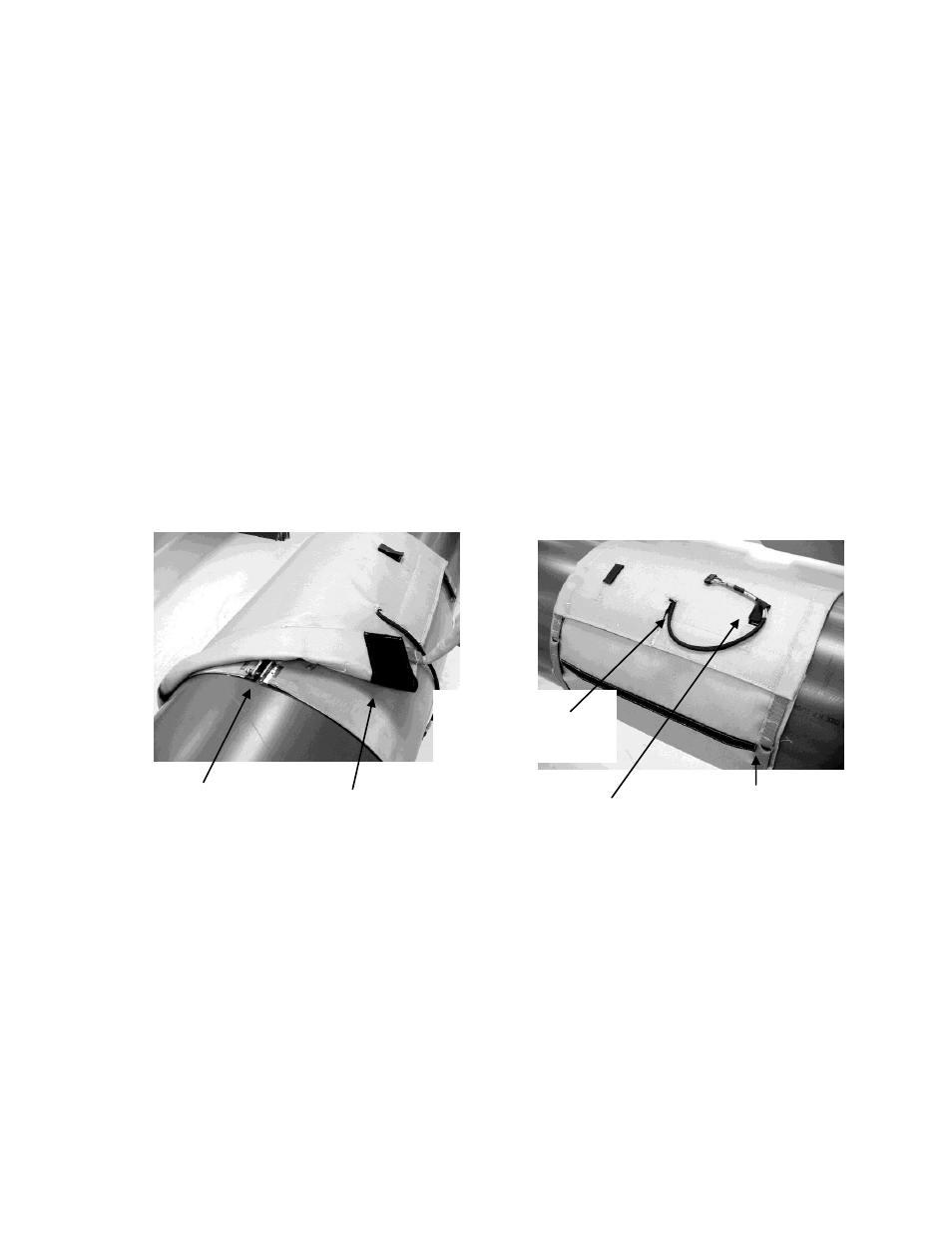

Рисунок 14
Прокладка теплоизолирующей прослойки сверху
стяжного хомута
C
Крепежные рейки на
трубе, покрытые
теплоизолирующей
прослойкой
Кабель
предусилителя в
петле на липучке
Лента на липучке для
герметизации
теплоизолирующей
прослойки
Кабель предусилителя в
щели теплоизолирующей
прослойки
Ремни
теплоизолирующей
прослойки (две
стороны)
