20833-01RU Ред. 04

Страница7-10

7.3.4

CUR1 (Основной выход 4-20 мА)

Эти клеммы служат для подключения основного выхода токовой петли 4-20
мА из передатчика. Передатчик может быть настроен таким образом, что
для питания может быть использован внешний источник (то есть, токовая
петля 4-20 мА питается от внешнего источника) или передатчик сам будет
подавать питание для петли (внутреннее питание). Сочетание разводки
питания и внутренних настроек программного обеспечения гарантирует, что
выход 4-20 мА будет функционировать должным образом. На следующих
рисунках показаны правильные варианты подключения для внутреннего и

внешнего источника питания. Настройки программного обеспечения должны
быть установлены в соответствии с внешними соединениями проводов для

правильной работы этого выхода. Основной выход 4-20 мА является
единственным из выходов 4-20 мА, который поддерживает связь HART.

7.3.5

CUR2 (Второй выход 4-20 мА)

Эти клеммы служат для подключения второго выхода токовой петли 4-20
мА из передатчика. Как и в случае с основным выходом 4-20 мА,
передатчик может быть настроен таким образом, что для питания может
быть использован внешний источник, или передатчик сам будет подавать
питание для петли. Сочетание разводки питания и внутренних настроек
программного обеспечения гарантирует, что выход 4-20 мА будет
функционировать должным образом. Настройки программного
обеспечения должны быть установлены в соответствии с внешними
соединениями проводов для правильной работы этого выхода.

7.3.5.1

Конфигурация токовой петли 4-20 мА с внутренним питанием

Подключения для интерфейса 4-20 мА, настроенного для внутреннего
питания, показаны ниже. Максимальное значение RL (сопротивления
нагрузки) составляет 500 Ом. Напряжение на RL необходимо измерять
дифференциально. Соединение V-INT подключено к опорному напряжению
–10 В внутри передатчика и не должно быть соединено с землей в системе
управления предприятия.

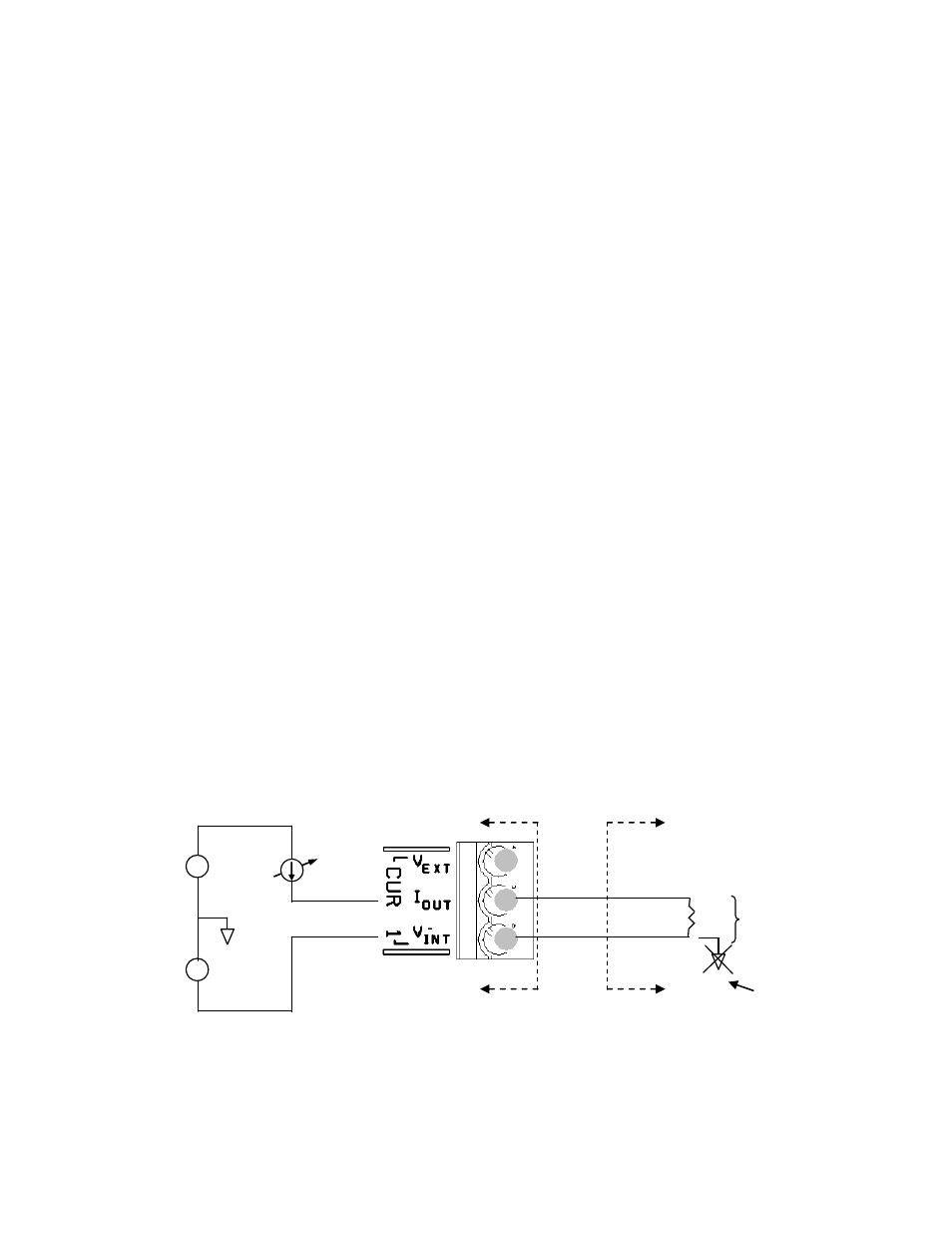

Рисунок 9

Конфигурация токовой петли 4-20 мА с внутренним питанием (от

передатчика)

-

+

(-10 В)

R

L

Система управления
предприятия

Измерять
дифференци
ально

Не соединять
R

L

с ЗЕМЛЕЙ

Передатчик

Питание для
токовой петли
4-20 мА

+

+12 В

-

+

+10 В

-
