20831-01RU Ред. 05 Страница 5-29
Нижний
ремень опоры
кожуха в сборе
a. Подпорки отдельных опорных ремней должны быть
расположены на одинаковом расстоянии друг от друга.
b.
Подпорки должны находиться на расстоянии примерно в
1/4 от фланцев кожуха.
c. Закрутите свободный конец ремня с помощью натяжного
шпинделя и протяните ремень через шпиндель перед
затягиванием с помощью храпового устройства.

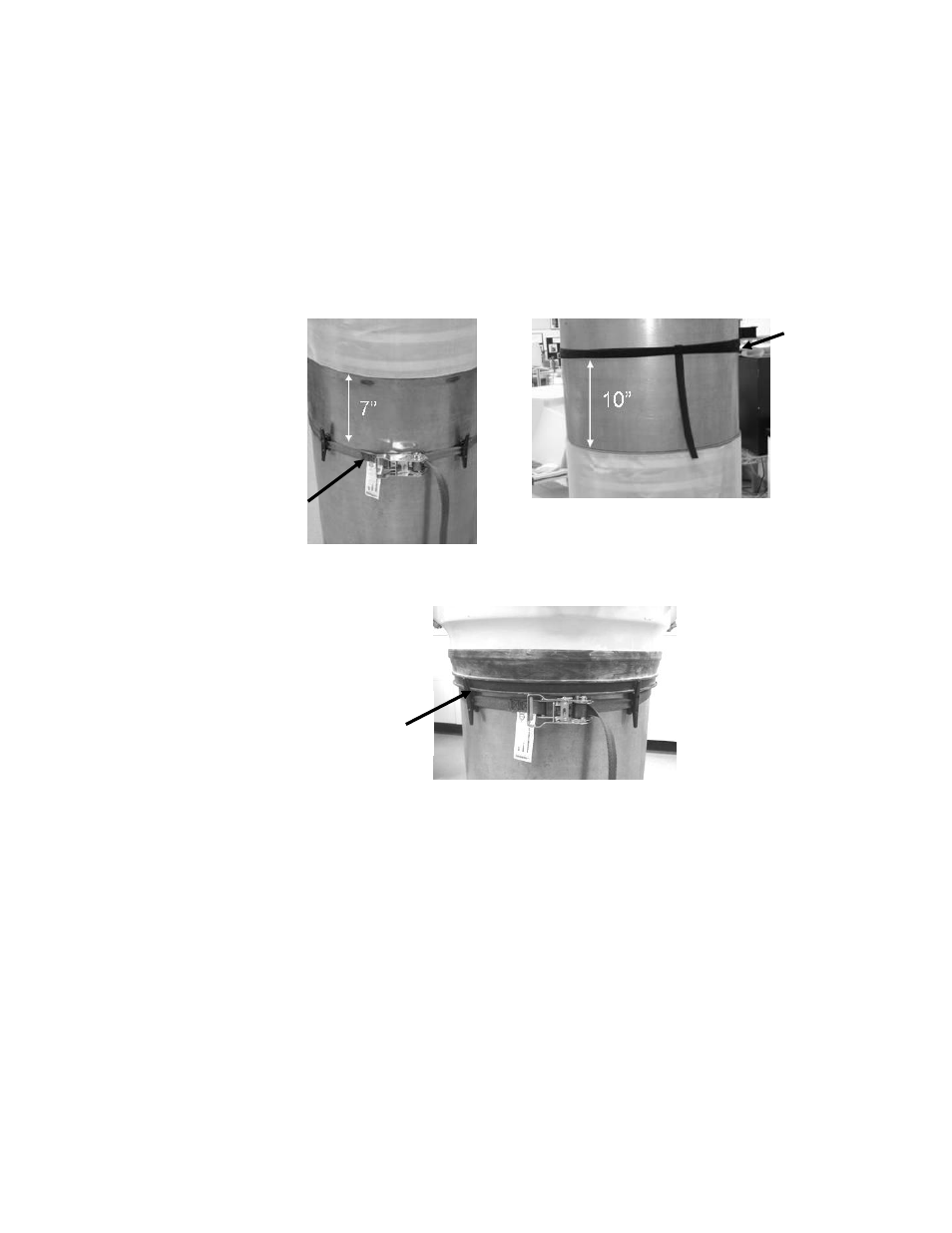

Рисунок 22 Набор инструментов для поддержки кожуха в трубе
8. Необходимо поднять верхний кожух датчика на место с
помощью ремня опоры нижнего кожуха.
9. Установите ремень опоры между верхней ручкой кожуха и
верхним ремнем опоры кожуха.
a.
Кожухи размерами от 2 до 4 дюймов (50 – 100 мм) не
оборудованы ручками. Оберните ремень вокруг кожуха,
чтобы удержать половины кожуха вместе.
10. Повторите вышеописанные пункты для нижнего кожуха.
11. Откройте смотровой лючок для того, чтобы убедиться в том,
что кабель легкодоступен.
Верхний
ремень опоры
кожуха
Чехол нижней кожуха
на нижнем ремне
опоры кожуха
