4 назначения входов передатчика, Назначения входов передатчика -12, Рисунок 11 – Инструкция по эксплуатации CiDRA SONARtrac
Страница 116: Контакты передатчика для подключения датчиков -12
20833-01RU Ред. 04
Страница7-12
7.4
Назначения входов передатчика
Для расчетов объема газа/паросодержания используются данные
давления и температуры. Эти данные могут быть получены с
помощью датчиков давления и температуры, или, предполагаемые
значения давления и температуры могут быть введены в передатчик
при установке. Примечание: Эти входы датчика не используются
для работы измерителя с VF-100 или HD-VF-100.
Два блока клемм передатчика (показанные ниже) предназначены для
подключения датчиков давления и температуры.

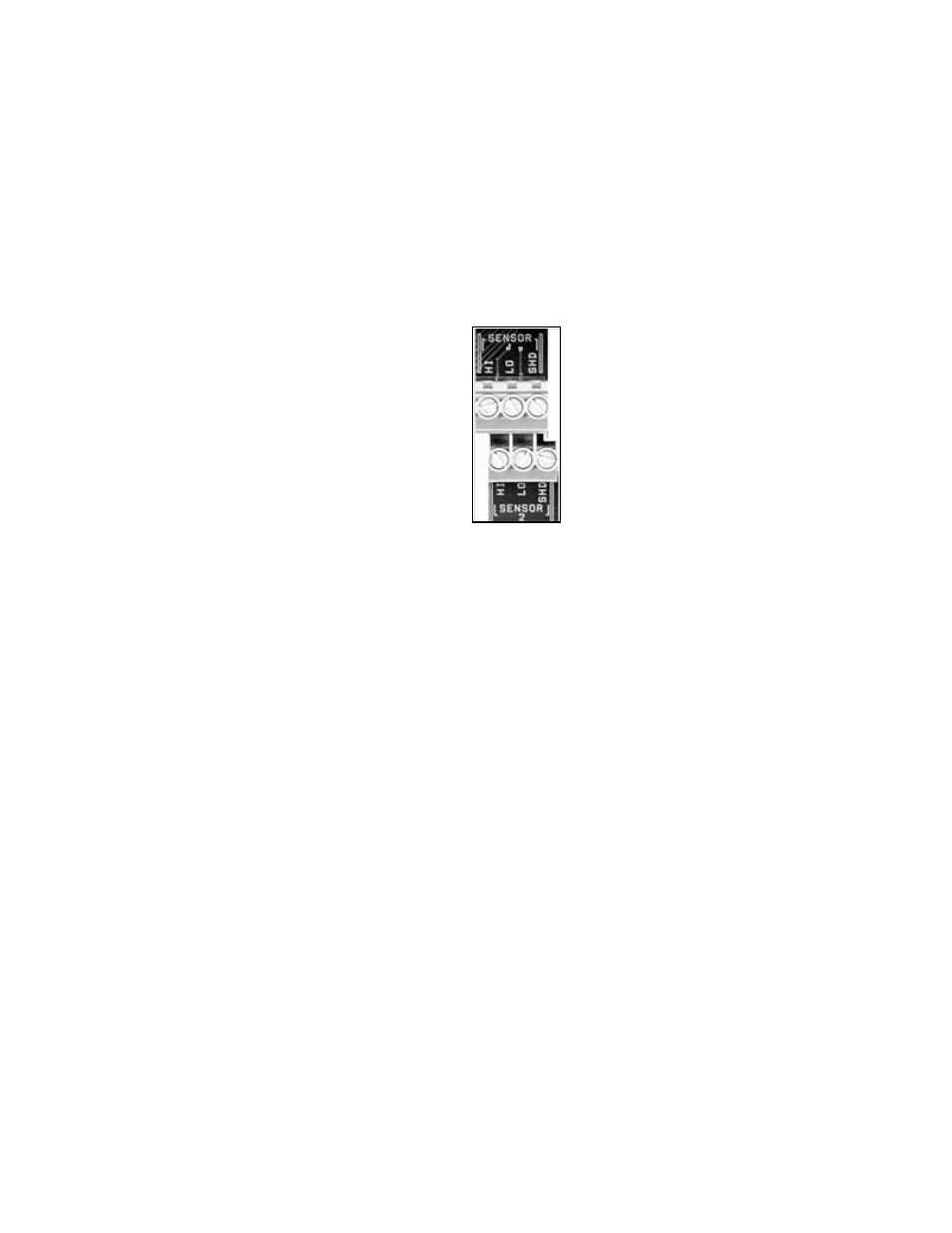

Рисунок 11
Контакты передатчика для подключения датчиков
SENSOR 1 и 2 – Используются в некоторых установках как входы для
токовой петли 4-20 мА с питанием, организованным пользователем
для датчиков давления или температуры, которые обеспечиваются
питанием от передатчика пассивного сонара с напряжением +/-12 В.
Электрические соединения датчика давления или температуры
должны быть изолированы от земли («плавающие»).
При установке в опасных зонах обязательно следуйте
инструкциям по подключению, содержащимся в контрольных
чертежах передатчика пассивного сонара, а также контрольных
чертежах для датчиков давления или температуры,
классифицированных для работы в опасных зонах.
Контрольные чертежи передатчиков пассивного сонара класса I,
раздела 2 содержатся в приложении к данному руководству.
Контрольные чертежи передатчиков пассивного сонара класса I,
зоны 2 ATEX содержатся в приложении к документу
ГИДРОЛОКАЦИОННАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОГО
МОНИТОРИНГА, ДОПОЛНЕНИЕ ПО БЕЗОПАСНОСТИ ЗОНЫ 2 ATEX
. Обратите внимание, что некоторые модели передатчиков
пассивных сонаров, классифицированные для работы в
опасных зонах, рассматривают этот интерфейс как
невоспламеняемую проводку, монтируемую на объекте с
параметрами объекта, некоторые модели передатчиков
пассивных сонаров, классифицированные для работы в
опасных зонах, не рассматривают этот интерфейс как
невоспламеняемую проводку, монтируемую на объекте.
