20831-01RU Ред. 05 Страница 5-50
a. Снимите бумажные ленты, предохраняющие клейкое вещество.
b. Оберните эластомерную ленту на три четверти вокруг трубы.
Лента должно плотно и надежно прилегать к трубе.
c.
Нанесите тефлоновый герметик на шов эластомерной ленты.
d.
Продолжайте оборачивать ленту поверх предыдущего слоя.
e. После того, как вы закончили оборачивать ленту, нанесите
тефлоновый герметик вдоль шва.
f. Установите вторую ленту согласно вышеприведенным лентам.

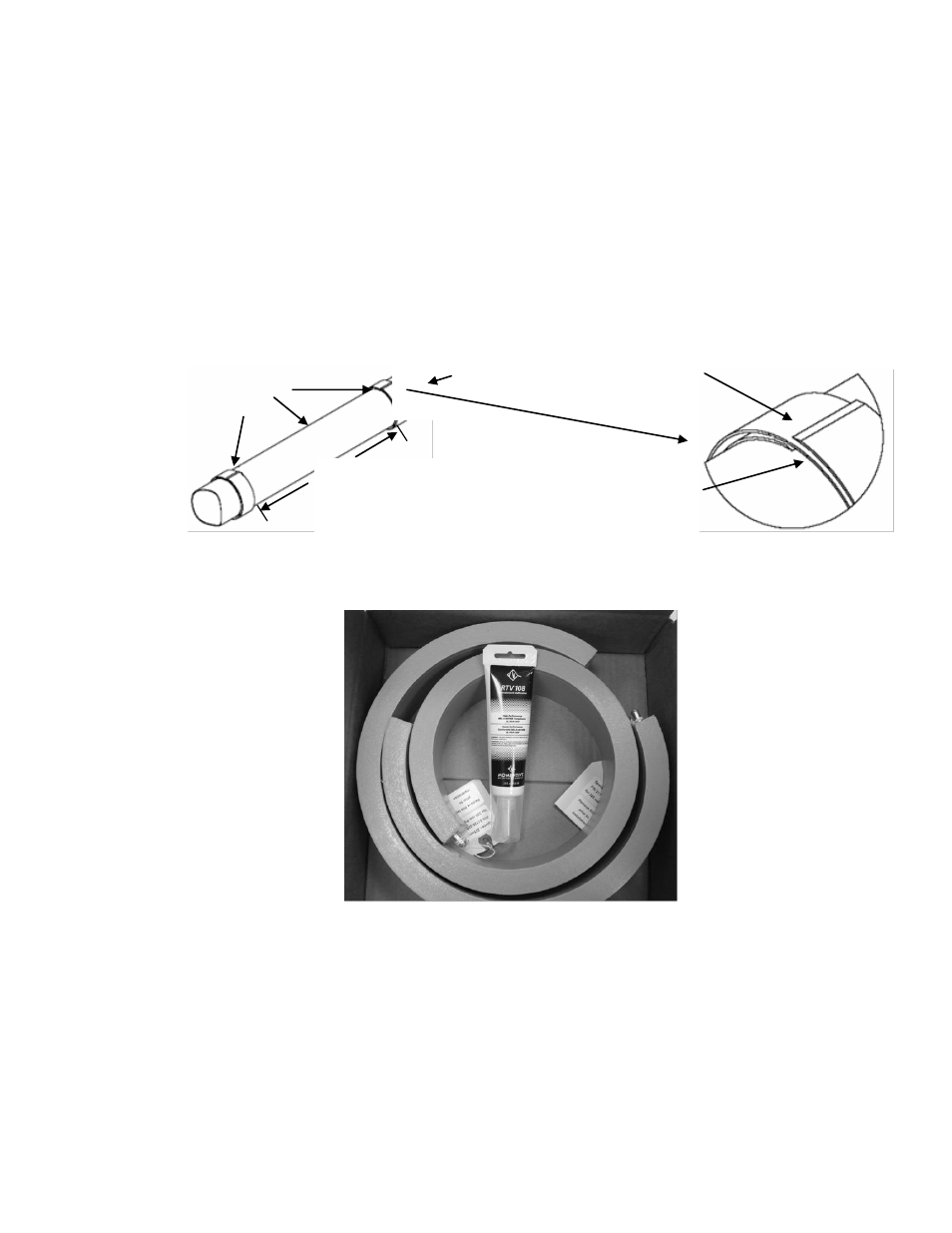

Рисунок 50 Установка эластомерных лент на трубы
Рисунок 51 Комплект переходных колец
3. Оберните переходное кольцо вокруг трубы.
a.
Установите таким образом, чтобы шов кольца отстоял на
90
º края торцового уплотнения кожуха (рис. 49).
b. Нанесите клей-герметик там, где резиновое кольцо
сходится. При установке стяжного хомута переходное
кольцо создаст уплотнение.
Технологический
трубопровод
Швы (могут быть
выровнены
Оберните эластомерную ленту вокруг трубы;
нанесите герметик на концы ленты
Чистые зоны для
датчика и
эластомерных лент
Расстояние между
лентами (торцевые
уплотнения кожуха)
