Страница 33
20831-01RU
Ред. 05
Страница 5-11
датчика, стрелку нужно установить в направлении,
противоположном направлению потока. Передатчик в таком
случае должен быть перенастроен для «обратного потока» во
время первоначальной настройки, как описано в разделе «Запуск
и эксплуатация передатчика» данного руководства.

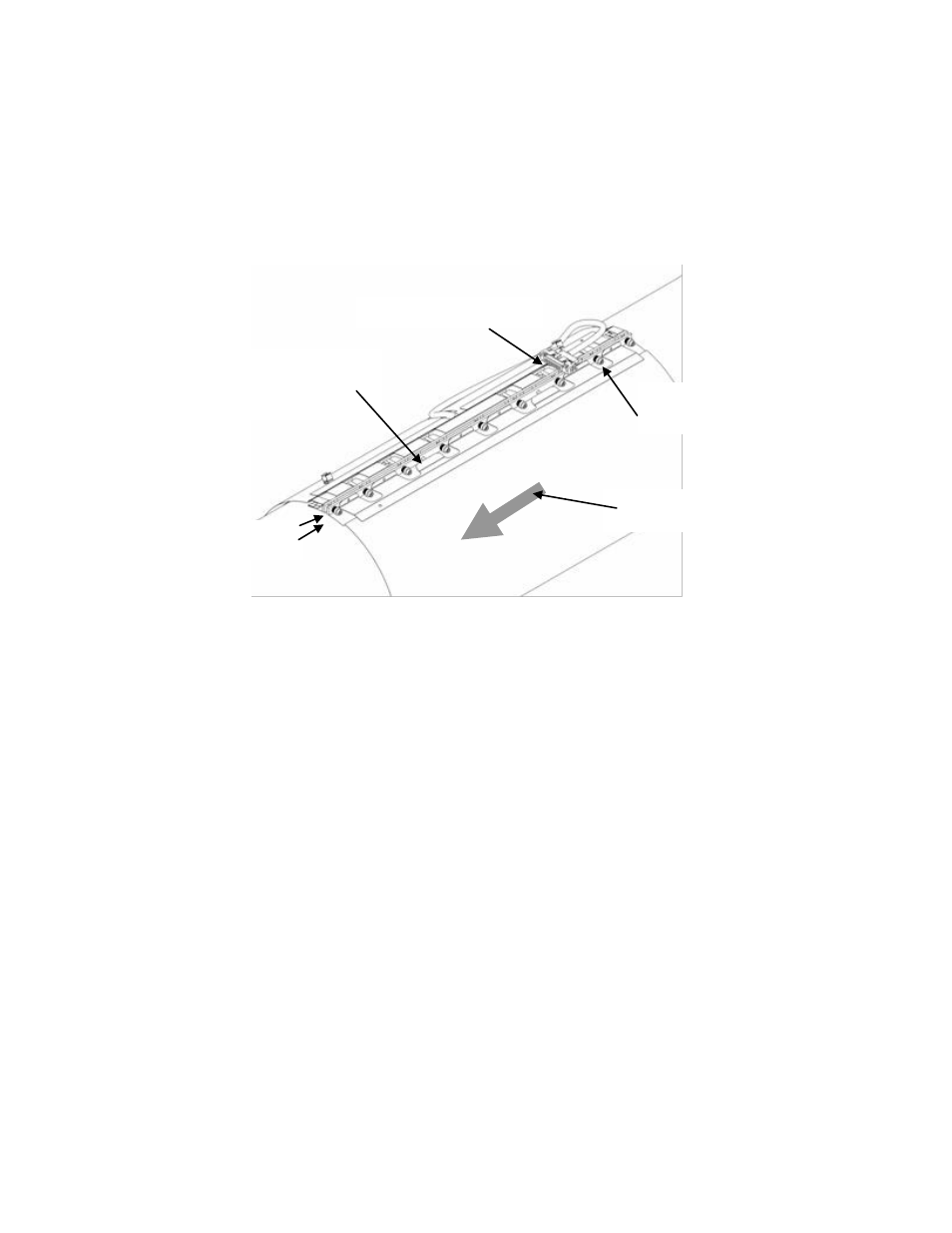

Рисунок 1
Винт стяжного хомута и установочные штыри
Установите стяжной хомут вокруг трубы и передвинуть
установочные штыри на крепежной рейке через ответные
отверстия к другой крепежной рейке. Если на трубопроводе
имеется сварной шов, необходимо выровнять промежуток между
крепежными рейками датчика вдоль сварного шва.
Окончательная установка в заданное положение может быть
сделана после наживления винтов датчика. Примечание: При
установке стяжного хомута необходимо помнить о требованиях к
расположению кабельного разъема передатчика, приведенных в
разделе 5.7. При необходимости необходимо поставить стяжной
хомут по сварному шву.
Начните аккуратно закручивать винты в отверстия (избегайте
заедания резьбы) с помощью шестигранной отвертки. Каждый
винт необходимо закрутить на два поворота. После того, как все
винты были наживлены, необходимо окончательно установить
датчик в заданное положение в соответствии со сварным швом и
желаемым расположением на трубе. В следующей таблице
приведены данные для выбора шестигранных отверток и
монтажных прокладок.
Крепежный винт датчика
(9 мест)
Установочные штыри
(обычно 2 места
установки)
Стрелка направления потока
Крепежные рейки
Замыкатель датчика
