6.3.4.5.2
Установка армированного кабеля
При использовании армированного кабеля между головкой
датчика и передатчиком установите пластину жесткости (номер
детали 20448-01) корпуса передатчика пластину (поставляется с
бронированным кабелем) в корпусе передатчика. Убедитесь, что
пластина установлена согнутым концом вверх, и расположена по
направлению к передней части корпуса передатчика. Пластина
жесткости крепится фитингами кабельных втулок.

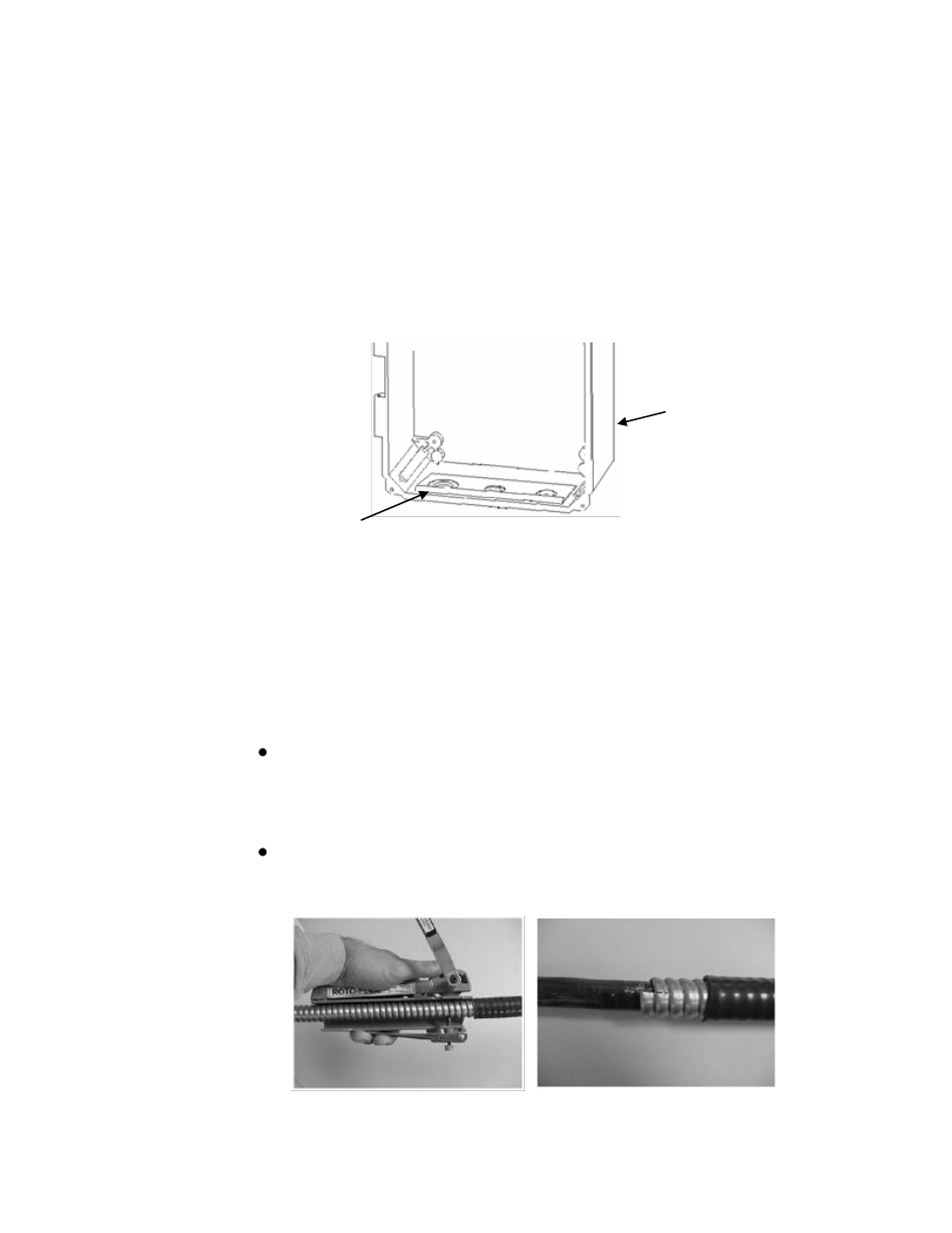

Рисунок 16 Установка пластины жесткости армированного кабеля
Армированный кабель поставляется с соответствующим
разъемом, предварительно установленным на кабеле, и с
кабелем, подготовленным для установки в передатчике.
Установка бронированного кабеля осуществляется аналогично
установке неармированного кабеля, за исключением следующего.
Отрежьте кабель на необходимую длину (при необходимости),
используя ножовку, чтобы прорезать оплетку, и удалите около
14" (36 см) внешней оболочки на конце кабеля, который идет к
передатчику.
Отрежьте примерно 1-3/8” (35 мм) брони от наружной оплетки,
используя резак Roto-Split
®
(или аналогичный). Расплетите
броню, освободив кабель.
Рисунок 17 Удаление брони кабеля
Корпус передатчика
Пластина жесткости
армированного кабеля
