20832-01RU Ред. 05 Страница 6-9
6.3.2
Передатчики со съемными клеммами
На следующем рисунке показаны основные силовые и
сигнальные соединения для передатчиков со съемными
клеммами.
Рекомендуемый момент затяжки для винтов клемм составляет от
(от 0,5 до 0,6 Нм).
Рекомендуемый момент затяжки для винтов, фиксирующих
клеммы к шасси, составляет от (0,4 до 0,5 Нм).

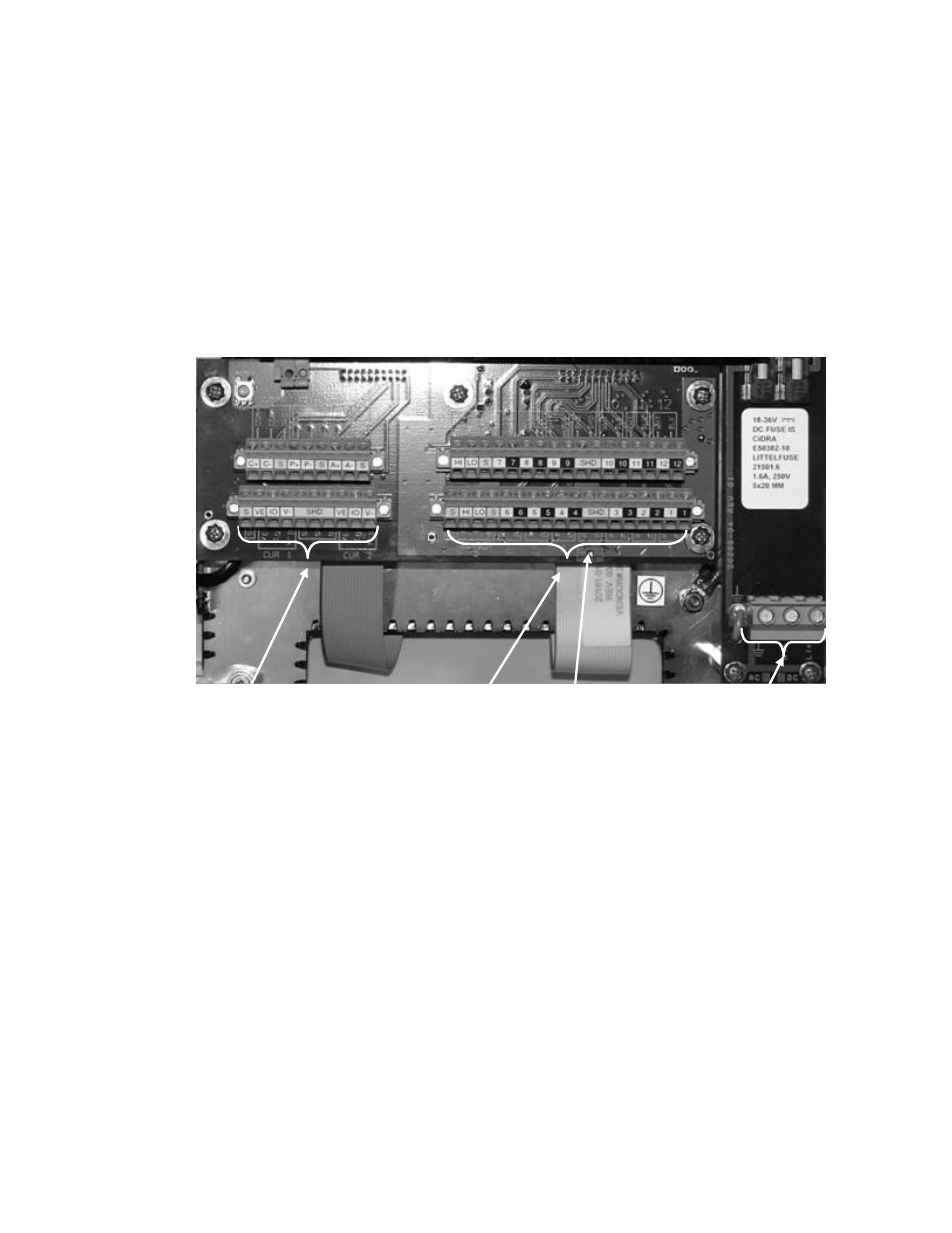

Рисунок 4 Силовые и сигнальные внутренние соединения
Пользовательски
е подключения
входов/выходов
Подключения
входов/выходов
датчика Силовые
подключения Светодиод индикации
сбоя питания головки
датчика
