что GelTek остается на своем месте. Затяните хомут. Затяните
колпачковую гайку на хомуте таким образом, чтобы хомут оставался
на месте, но мог бы свободно пройти через крепежный элемент.
Повторите операцию на обратной стороне кожуха.

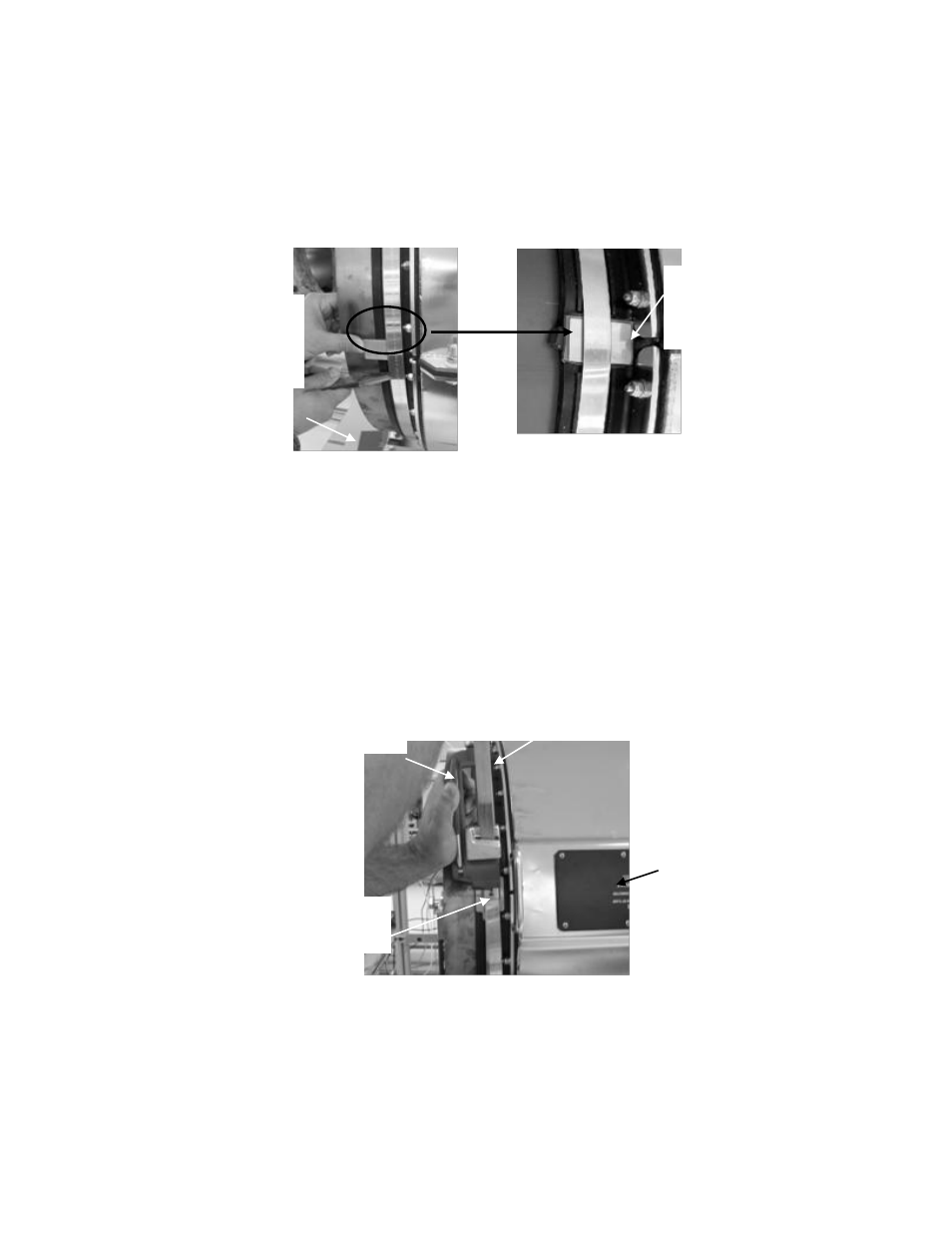

Рисунок 38 Установка защитной пластины
Установите натяжной инструмент BAND-IT ® модель C00169,
пропустив хомут через режущий аппарат и защелкнув его.
Примечание: Данный инструмент ассиметричен. Данный
инструмент будет тянуть хомут в разных направлениях, если он
установлен на разных концах кожуха. Ручка резака
(расположенная вверх или вниз) на модели C00169 расположена
снаружи по отношению к ребру кожуха, где установлен
инструмент. На следующем рисунке показана правильная
установка инструмента.
Рисунок 39 Использование инструмента BAND-IT ® модель C00169
Необходимо убедиться в том, что хомут находится в желобе
уплотнительного кольца и второй оборот хомута расположен точно над
первым, а крепежный элемент установлен над защитной пластиной.
Необходимо затянуть хомут таким образом, чтобы сопротивление
было постоянным (т.е. хомут не должен свободно двигаться).
Ручка резака вне кожуха Излишки хомута
Крепежный
элемент хомута
Кожух датчика
Поднимите хомут с
помощью
острогубцев или
отвертки
Установите защитную
пластину на
уплотнительном кольце
