Установка защитного козырька
Защитный козырек устанавливается на лицевой стороне датчика
при установке сенсорной головки на вертикальных
трубопроводах. Защитный козырек служит вторичной защитой от
попадания влаги в кожух (первая ступень защиты – кожух
датчика). Примечание: Кожухи из фибергласса и нержавеющей
стали не нуждаются в установке защитного козырька.
Оберните эластомерный козырек вокруг кожуха датчика и трубы.
Закрепите чехол с помощью липких заплат. Установите один из
двух хомутов вокруг чехла, закрывающего кожух датчика.
Установите второй хомут на той части кожуха, который закрывает
технологический трубопровод. Закрепите оба чехла. Убедитесь
в том, что труба водоизолирована чехлом.

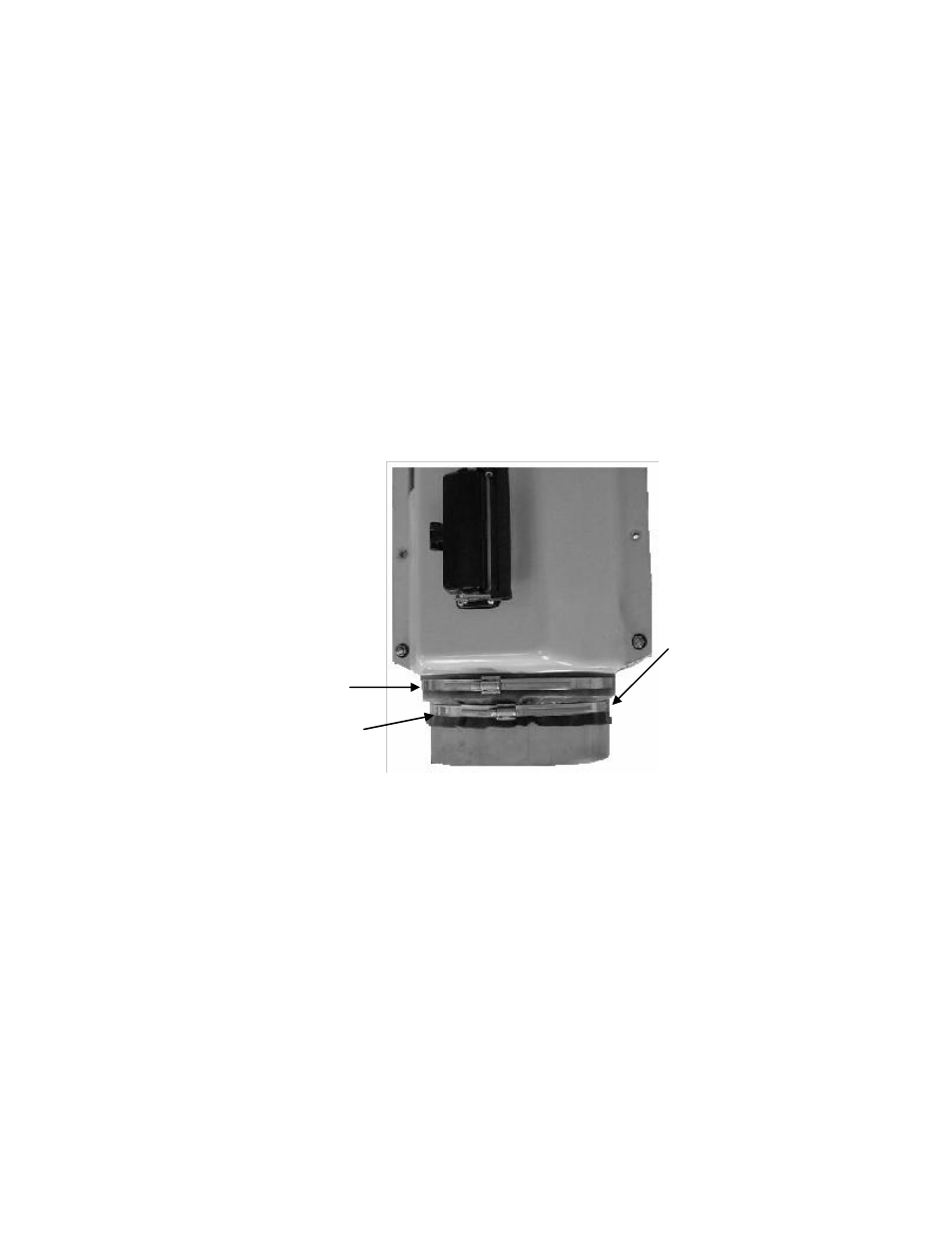

Рисунок 46
Установка защитного козырька
Хомут B
Хомут A
Защитный чехол
