CiDRA SONARtrac - Инструкция (Страница 55)

20831-01RU Ред. 05 Страница 5-33

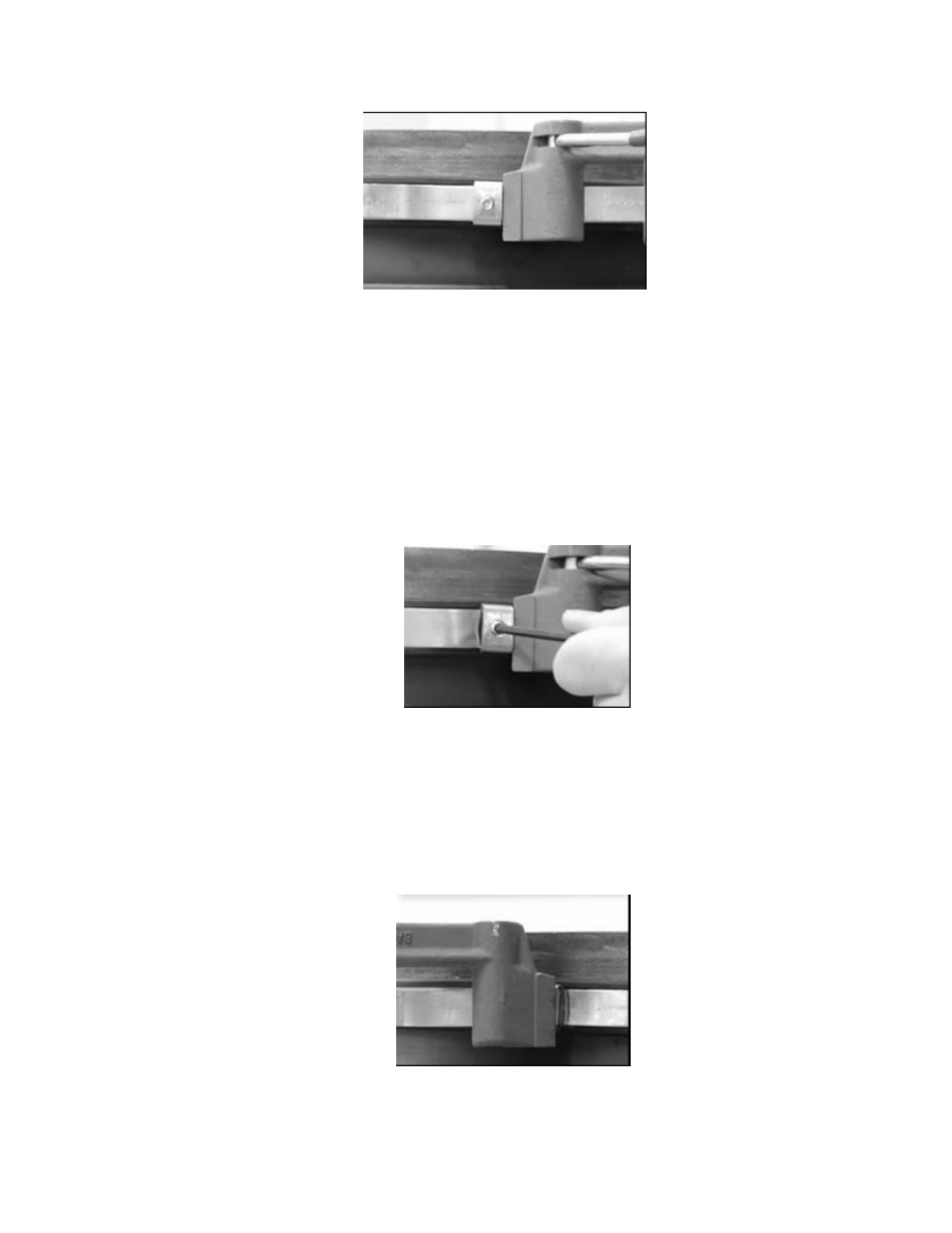

Рисунок 29 Использование инструмента BAND-IT ® модель C00169
Необходимо убедиться в том, что хомут находится в желобе и второй
оборот хомута вокруг кожуха расположен точно над первым, а
вертлюг хомута находится на одной линии с ручкой кожуха.
Необходимо затянуть хомут таким образом, чтобы сопротивление
было постоянным (т.е. хомут не должен свободно двигаться).
Защитный кожух должен плотно прилегать к технологической трубе.
Необходимо убедиться в том, что стяжной хомут находится в
желобе. Затяните стопорной винт кожуха для того чтобы закрепить
его. Стопорной винт деформирует стяжной хомут.
Рисунок 30 Затянутый хомут защитного кожуха
После того, как стопорной винт был затянут, необходимо
ослабить натяжной инструмент и обрезать излишки хомута
необязательно (может использоваться в случае перетяжки).
Перегните конец хомута в целях безопасности с помощью
плоскогубцев.
Рисунок 31 Инструмент для загибания BAND-IT ®
.
