7.5
Клавиатура
Органы управления клавиатуры, используемые для настройки и
доступа к пользовательским экранам ввода, изображены на
следующем рисунке.

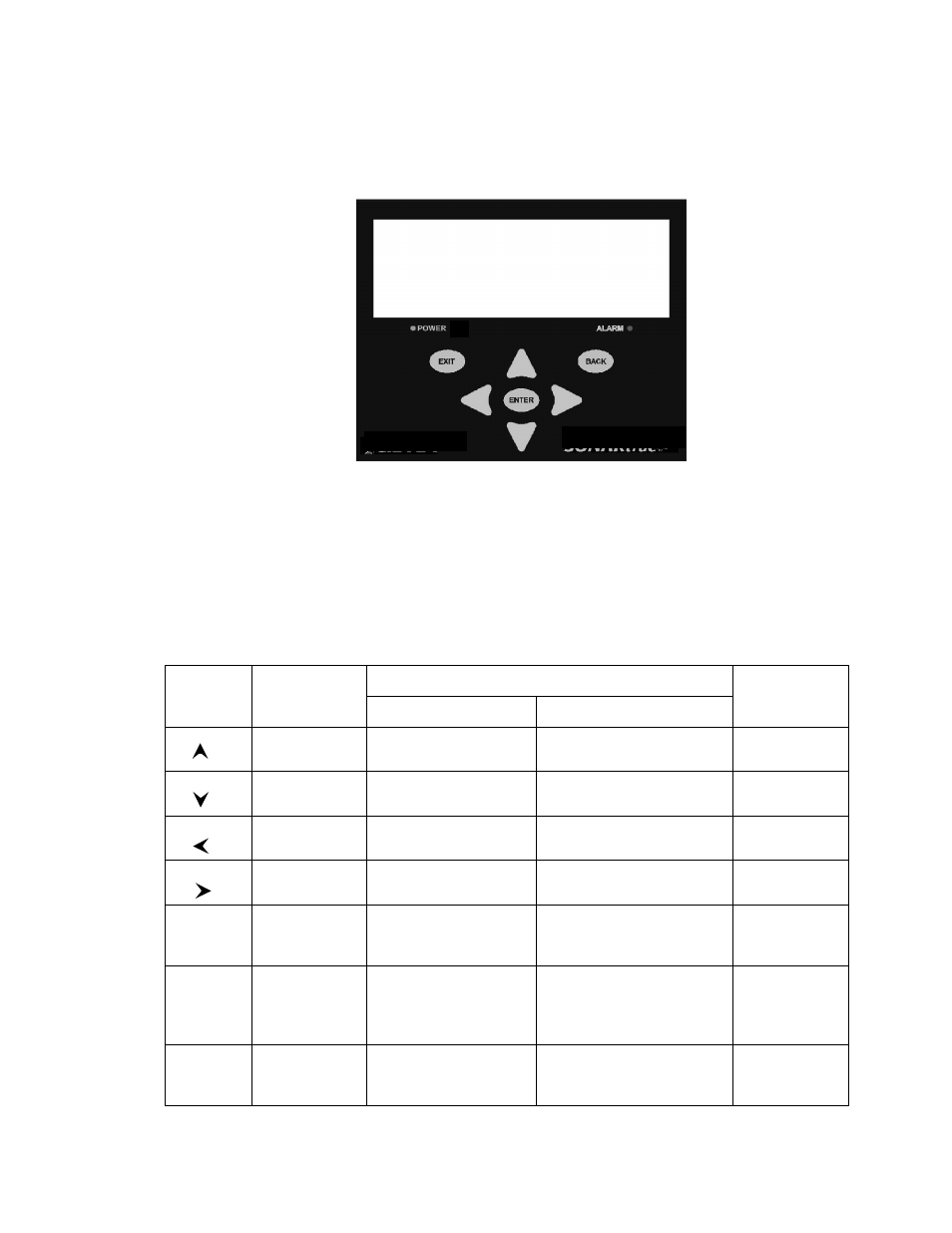

Рисунок 12
Клавиатура передней панели передатчика
Клавиатура передней панели передатчика имеет 2 определенных
режима работы: рабочий режим, в котором отображаются все
измеряемые параметры, и режим меню, в котором можно устанавливать
различные параметры системы. В каждом из этих режимов клавиатура
будет иметь различные функции. На следующем рисунке показана
функция каждой кнопки в зависимости от режима дисплея. Правила
обхода меню основаны на следующей таблице.
Кнопка
Рабочий
режим
Режим меню
Диалоговое
окно
Навигация
Редактирование
Вверх
Войти в режим
меню
Переключать пункт
меню
Изменить текущее значение в
позиции курсора
Выйти из
диалога
Вниз
Войти в режим
меню
Переключать пункт
меню
Изменить текущее значение в
позиции курсора
Выйти из
диалога
Влево
Войти в режим
меню
Н/Д
Изменить положение курсора
Выйти из
диалога
Вправо
Войти в режим
меню
Н/Д
Изменить положение курсора
Выйти из
диалога
EXIT
(ВЫХОД)
Очищает
аварийный
сигнал
Выход из меню
Выход из меню
Выйти из
диалога
BACK
(НАЗАД)
Войти в режим
меню
Выход из главного меню
или возврат на один
уровень назад в дереве
меню
Выход из режима
редактирования без
сохранения
Выйти из
диалога
ENTER
(ВВОД)
Войти в режим
меню
Изменить уровень меню
или запустить
редактирование
Выйти из режима
редактирования и сохранить
текущее значение
Выйти из
диалога
