6.3.4.3.2
Передатчики со съемными клеммами

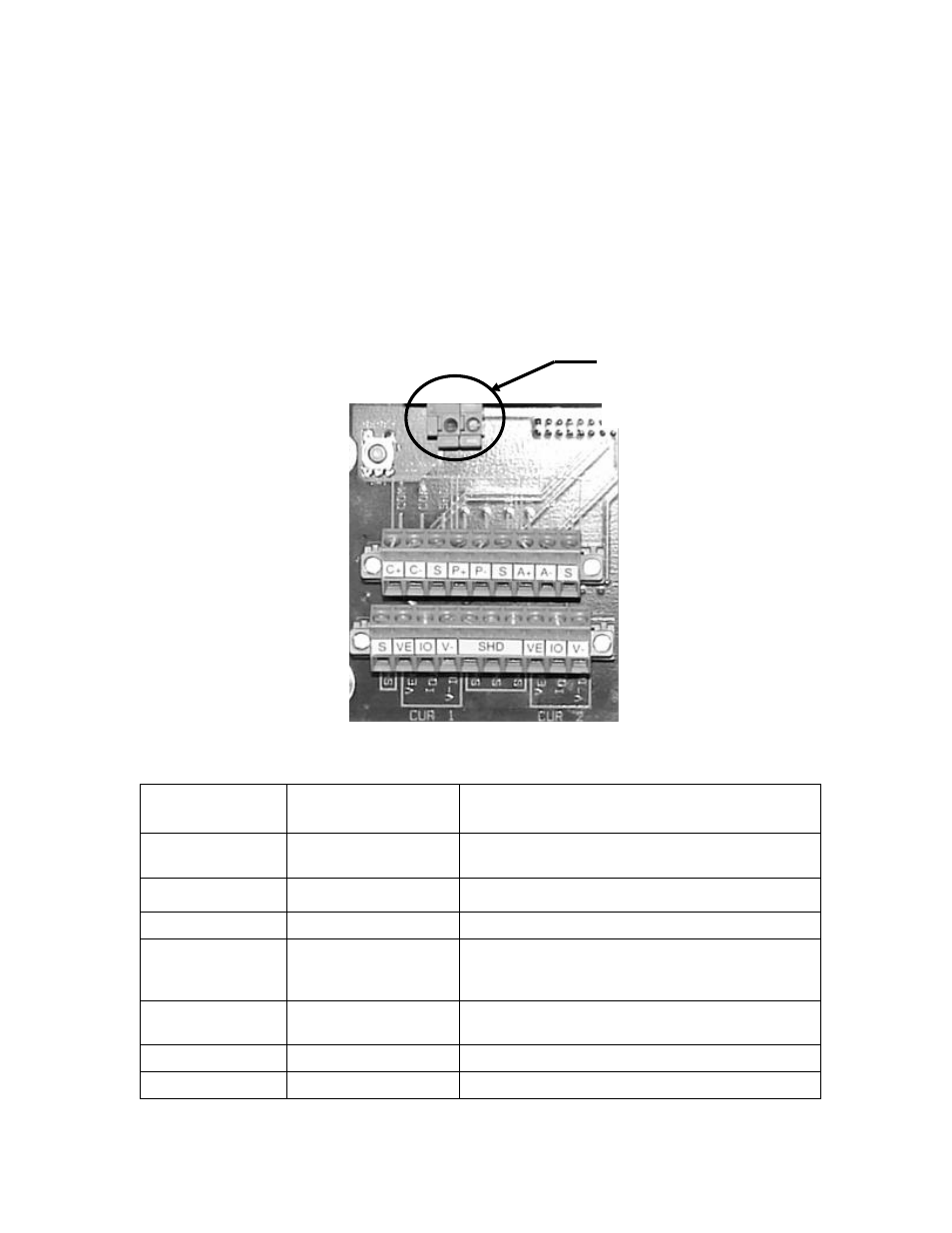

На следующем рисунке показаны контакты выхода передатчика
(секция №1 клеммной колодки) с их функциональным назначением,
перечисленным в следующей таблице. Эти выходы могут быть
подключены для обеспечения возможности между передатчиком и
другим оборудованием.
Рекомендуемый момент затяжки для винтов клемм составляет (от
0,5 до 0,6 Нм).
Рекомендуемый момент затяжки для винтов, фиксирующих клеммы к
шасси, составляет от ( 0,4 до 0,5 Нм)
.
Рисунок 9
Выходные контакты передатчика
Обозначение
контакта
Тип
Комментарий
CUR 1
Выход №1 4-20 мА
С внутренним (авто) или внешним (по шлейфу)
питанием, с возможностью связи HART
CUR 2
Выход №2 4-20 мА
С внутренним (авто) или внешним (по шлейфу)
питанием
PULSE
Импульсный выход
Контакт твердотельного реле
ALARM
Выход сигнализации
– высокий/низкий
уровень
Контакт твердотельного реле
COMM
Цифровой порт RS-
485 или RS-232
Связь по MODBUS с узлами, имеющими эту
опцию
Foundation
Digital
Опциональные контакты шины Foundation Fieldbus™
SHD
---
Подключение экрана
Таблица 2
Список сигнальных выходов передатчика
Опциональные
контакты шины
Foundation Fieldbus™
