20831-01RU Ред. 05 Страница 5-28
Опоры Нижнее храповое
устройства шириной
один дюйм
Верхний опорный
ремень кожуха (крюк
и петля)
5.7.1.3 Установка вертикальной трубы
Важно: Рекомендуется использовать набор инструментов для
поддержки кожуха при работе на вертикальных трубах.
Необходимо связаться с отделом по работе с клиентами, если у
вас нет данного набора инструментов.

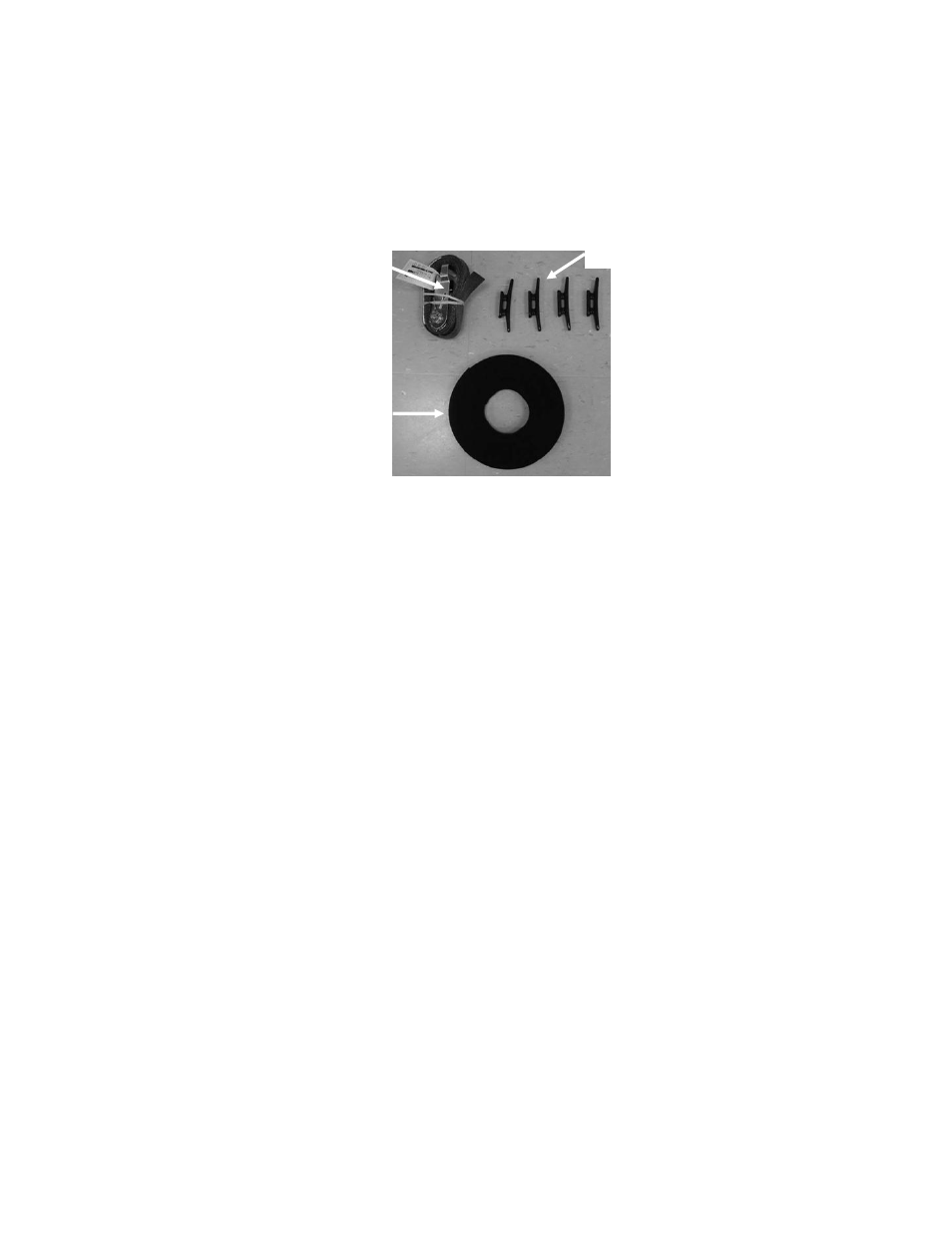

Рисунок 21 Набор инструментов для поддержки кожуха датчика
Установка кожуха датчика на вертикальных трубах описана
далее:
1.
Установите стяжной хомут.
2. Нанесите на трубу отметки на расстоянии около 10 дюймов
(245 мм) от верха стяжного хомута датчика (или 8 дюймов
(203 мм) от термоизолирующей прокладки, если она
установлена) в четырех местах вокруг трубы.
3.
Отрежьте два куска длиной 24 дюйма каждый (610 мм) от
бухты ремня для поддержки кожуха (крюк и петля). Эти куски
будут служить поддержкой для кожуха.
4.
Установите верхний ремень поддержки и выровняйте его по
четырем отметкам, которые находятся на 10 дюймов выше
стяжного хомута. Установите два ремня поддержки так,
чтобы они были на одном уровне с ручками на каждой
половине кожуха.
5. Нанесите на трубу отметки на расстоянии 7 дюймов от
нижней части стяжного хомута (или 5 дюймов (127 мм) от
термоизолирующей прокладки, если она установлена) в
четырех местах вокруг трубы.
6.
Поместите четыре подпорки под храповое устройство так, чтобы
нижняя часть подпорки касалась трубы. (Для труб меньшего
размера необходимо использовать маленькие подпорки.) Так
выглядит нижний ремень опоры кожуха в сборе.
7.
Установите нижний ремень опоры кожуха по четырем
отметкам на трубе.
