20831-01RU
Ред. 05
Страница 5-18
1
2
3
4
5
6
7
8
9
Стяжной хомут
Таблица 5
Размер мерной плитки и винта
Винты необходимо закручивать, начиная с центрального, и
продолжать дальше по очереди. Каждый винт нужно закрутить на
три четыре оборота за раз. Последовательность затягивания
винтов указана на следующем рисунке Примечание:
Закручивайте винты до тех пор, пока тарельчатые пружины на
винтах не начнут сжиматься.

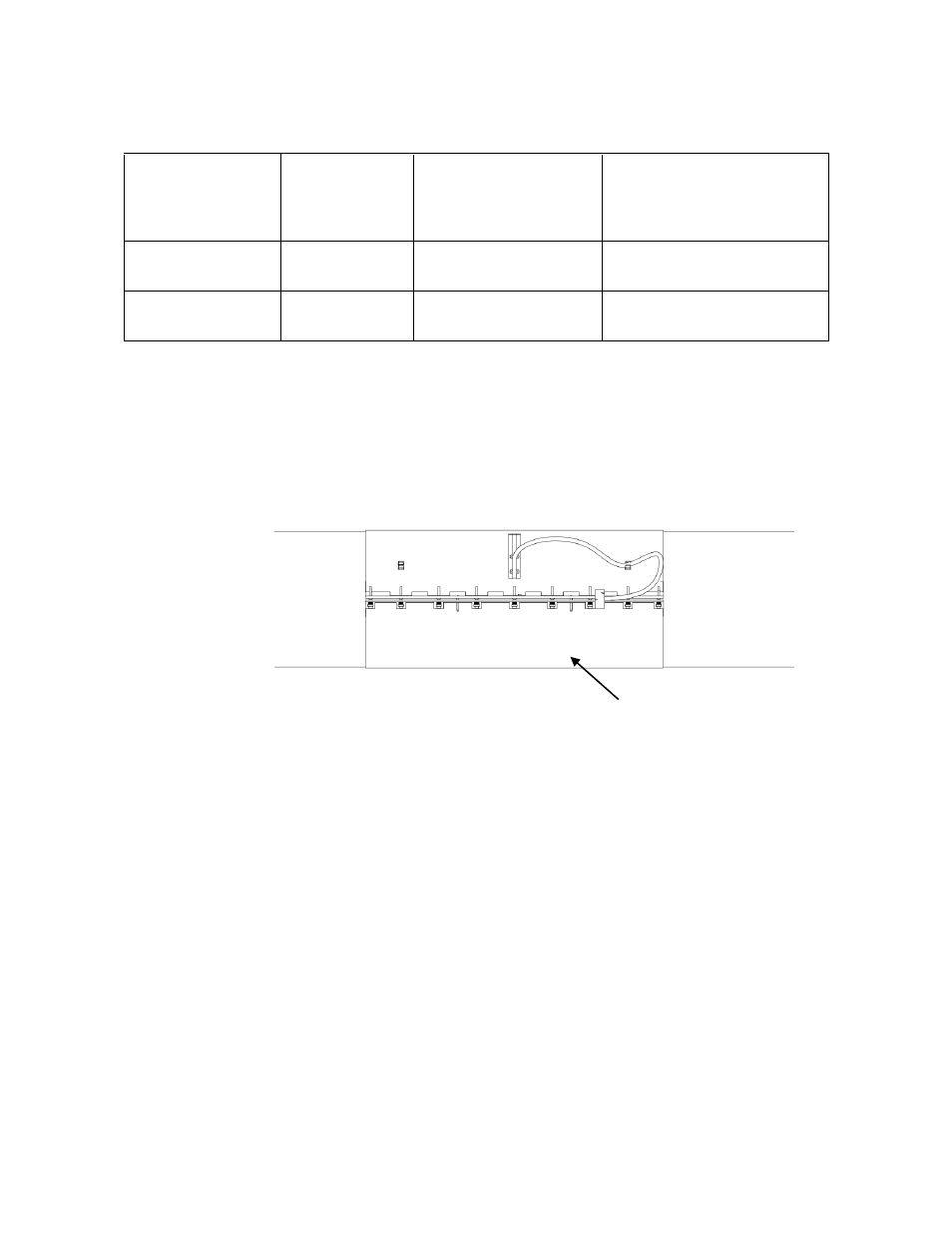

Рисунок 9
Последовательность закручивания винтов
Датчик в сборе показан на следующей странице.
Стяжной хомут
(Номер детали)
Монтажная
прокладка
(Номер
детали)
Размер головки
шестигранной
отвертки (в
дюймах)
Размер крепежных реек
(справочный номер)
20669-
ВСЕ
РАЗМЕРЫ
20143-01
7/64
1/8 x 3/8
20690-
ВСЕ
РАЗМЕРЫ
20143-04
5/32
1/4 x 1/2
