20831-01RU Ред. 05 Страница 5-17
Установите стяжной хомут датчика на трубе вместе с
полиамидной пленкой желтого цвета на соответствующем слое.
Важно: Крепежные рейки высокодисперсных / сегментированных
стяжных хомутов должны быть установлены на трубе с
горизонтальным движением потока. Передвиньте установочные
штыри на крепежной рейке через ответные отверстия к другой
крепежной рейке.
По возможности следует установить стрелку направления потока
на датчике в направлении потока внутри трубы. Примечание:
Если проведение данной операции невозможно из-за технических
ограничений, т.е. из-за доступа к крепежам датчика, стрелку
нужно установить в направлении, противоположном направлению
потока. Передатчик в таком случае должен быть перенастроен
для «обратного потока» во время первоначальной настройки, как
описано в разделе «Запуск и эксплуатация передатчика» данного
руководства.

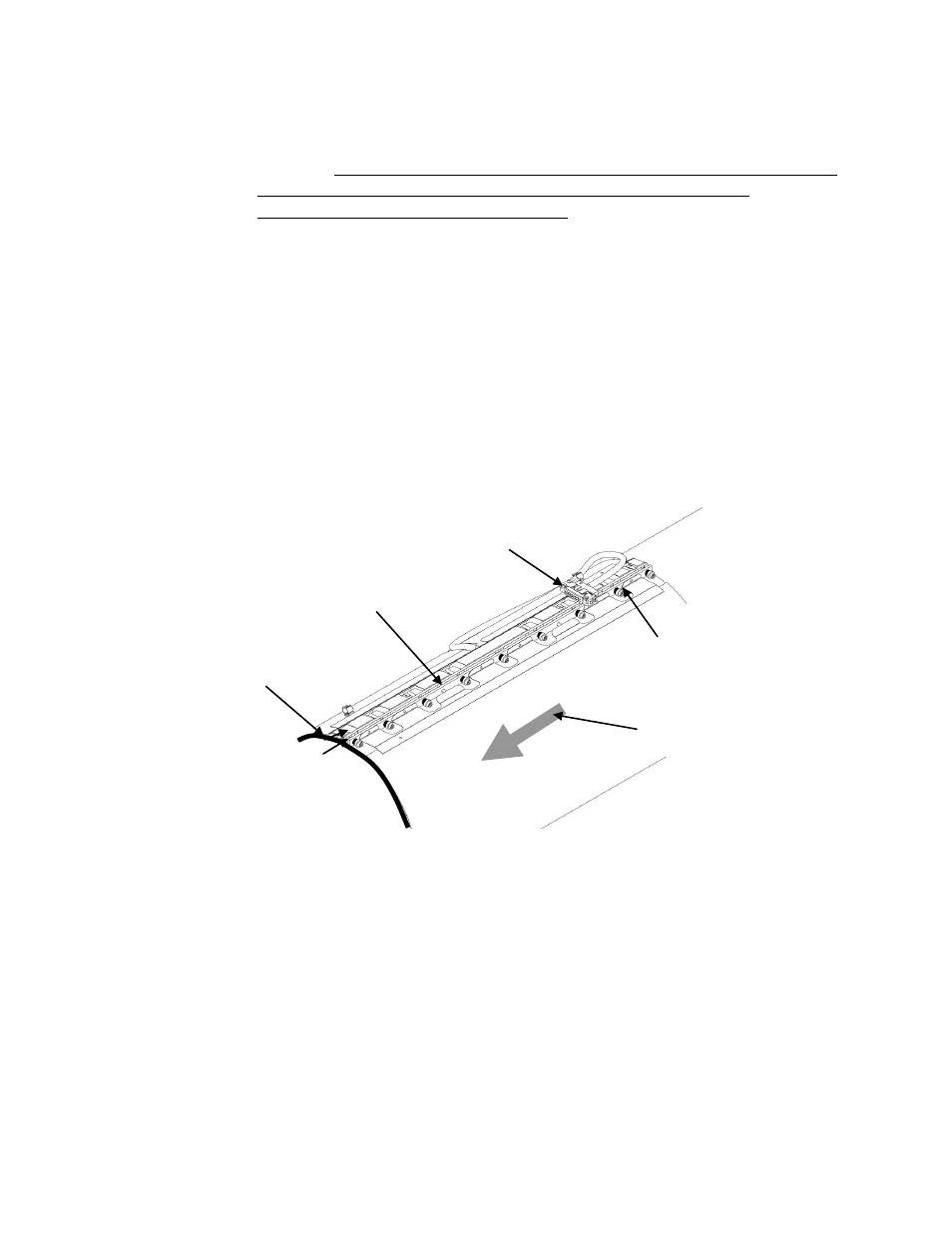

Рисунок 8 Винт стяжного хомута и установочные штыри
Начните аккуратно закручивать винты в отверстия (избегайте
заедания резьбы) с помощью шестигранной отвертки. Каждый
винт необходимо закрутить на два поворота. В следующей
таблице приведены данные для выбора шестигранных отверток и
монтажных прокладок.
Лист соответствия
(по желанию)
Крепежный винт датчика
(9 мест)
Установочные штыри
(обычно 2 места
установки)
Стрелка направления
потока
Крепежные рейки
Замыкатель датчика
