Рисунок 2, Последовательность закручивания винтов -13, Рисунок 3 – Инструкция по эксплуатации CiDRA SONARtrac
Страница 35: Винт стяжного хомута -13
20831-01RU
Ред. 05
Страница 5-13
1
2
3
4
5
6
7
8
9
Стяжной хомут
Винты необходимо закручивать, начиная с центрального, и
продолжать дальше по очереди. Каждый винт нужно закрутить на
три четыре оборота за раз. На рисунке 2 показана
последовательность закручивания винтов. Примечание:
Закручивайте винты до тех пор, пока тарельчатые пружины на
винтах не начнут сжиматься. Окончательная сборка показана на
рисунке 3.
крепежной рейки.

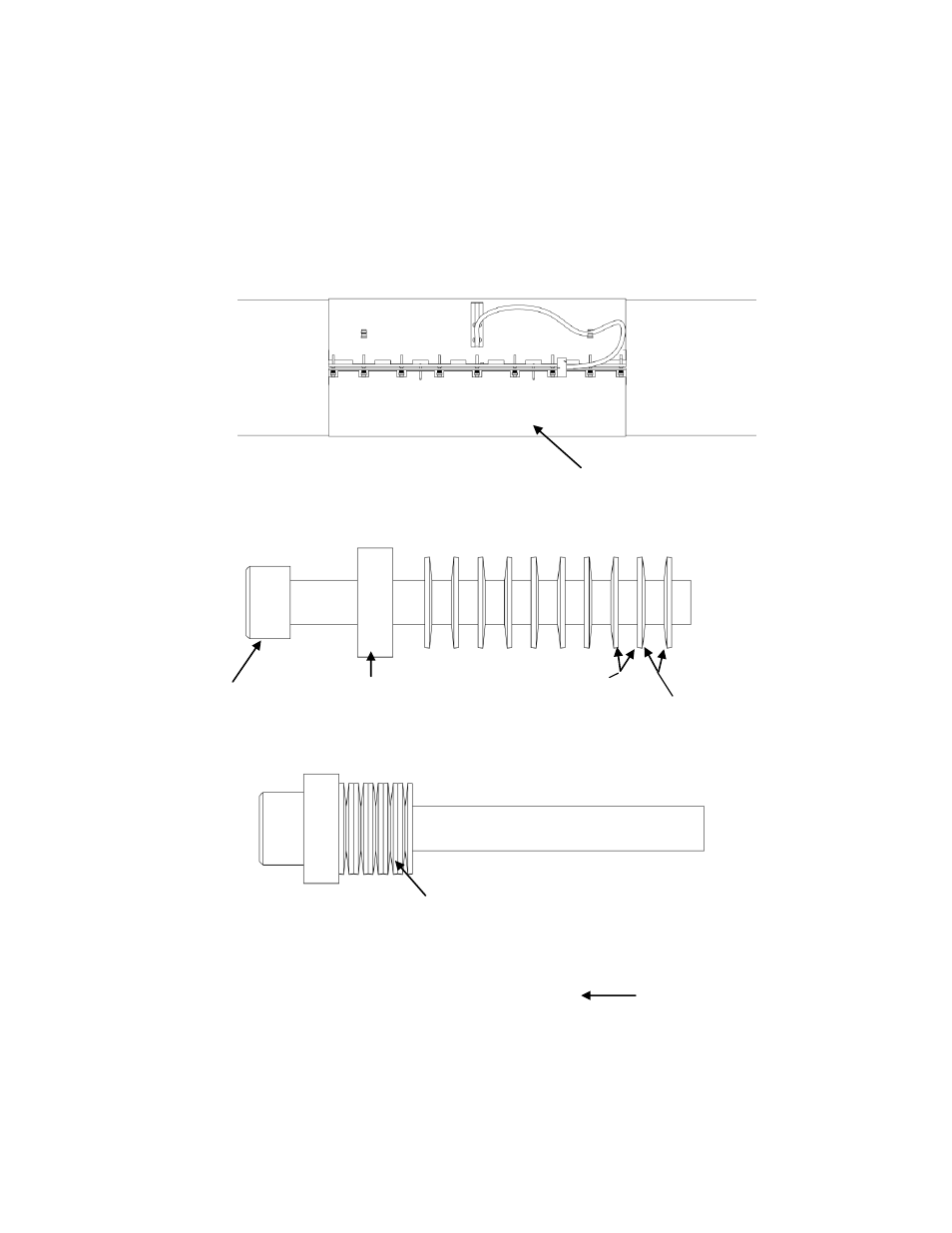

Рисунок 2
Последовательность закручивания винтов
Рисунок 3
Винт стяжного хомута
Винт датчика
Прокладка винта
(может быть встроена
в головку винта)
Выпуклая сторона
тарельчатых шайб
датчика
Вогнутая сторона
тарельчатых шайб
датчика
П
Тарельчатые шайбы и прокладка,
сжатые головкой винта
) ( ) ( ) ( ) ( ) ( ) ( ) (
Примечание:
Восемнадцатидюймовые (и
шире) стяжные хомуты
снабжены четырнадцатью
тарельчатыми шайбами, как
показано на рисунке
Примечание: 10 тарельчатых шайб на
стяжках 2-16 дюймов
