Страница 90: Входные соединения передатчика (секция №2) -17
20832-01RU
Ред. 05
Страница 6-17
6.3.4.4
Входные соединения передатчика (секция №2)
В некоторых случаях сигнал датчика давления или температуры
используется в качестве входного сигнала передатчика (в
настоящее время не используется с системой VF-100). Эти
контакты показаны на следующих рисунках.
Датчики должны иметь двухпроводной выход типа «токовая
петля» 4-20 мА с питанием по шлейфу. 2 провода должны быть
«плавающими» (т.е. иметь гальваническую развязку
относительно земли) для обеспечения безопасности, и потому,
что они получают питание +/-12 Вольт от передатчика.
6.3.4.4.1
Передатчики с несъемными клеммами

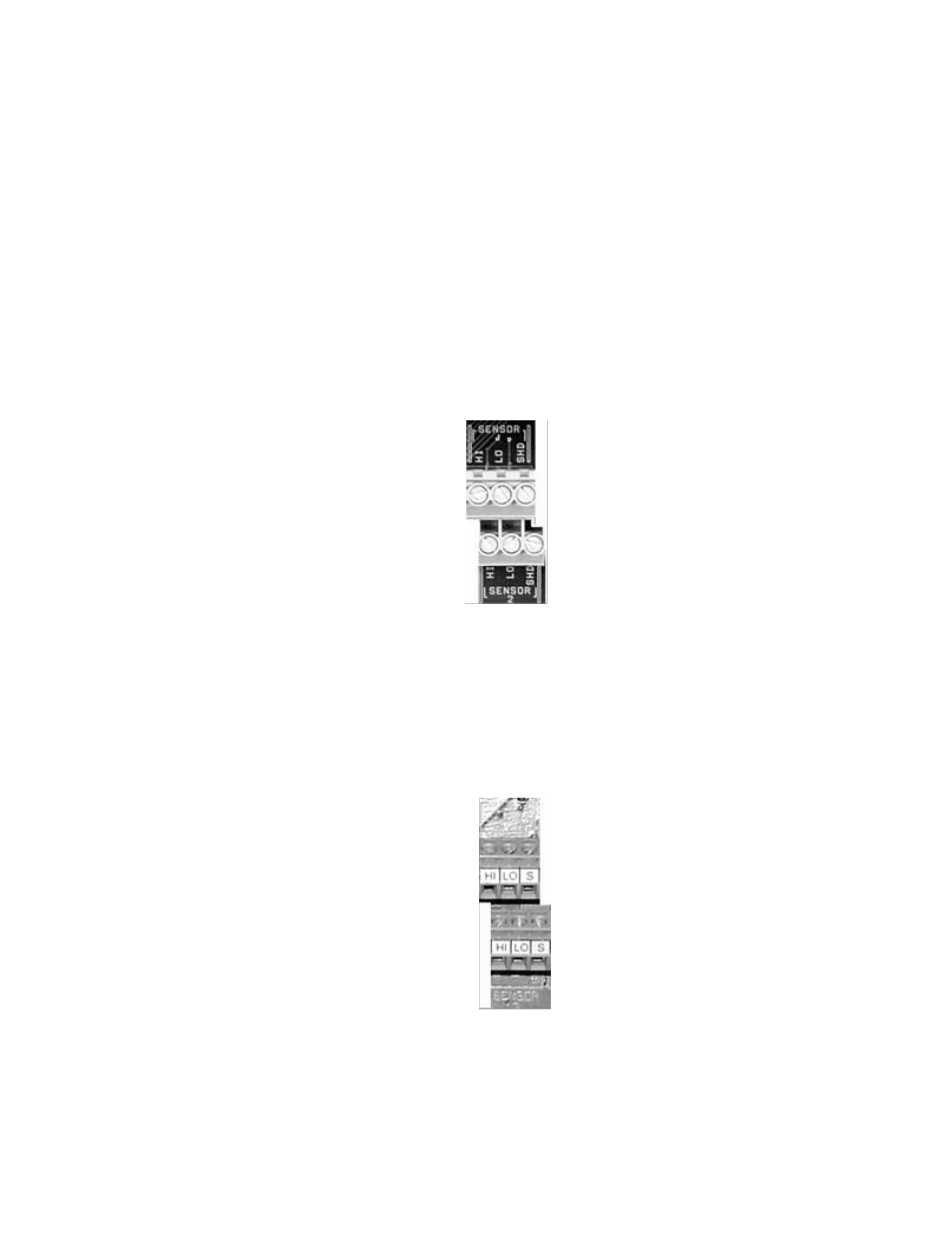

Рисунок 10 Контакты передатчика для подключения датчиков
При их использовании установка отдельных датчиков
осуществляется в рамках общей установки передатчика,
рассмотренной в данном документе.
Рекомендуемый момент затяжки для винтов клемм составляет от
(
0,5 до 0,6 Нм).
6.3.4.4.2
Передатчики со съемными клеммами
Рисунок 11 Контакты передатчика для подключения датчиков
При их использовании установка отдельных датчиков
осуществляется в рамках общей установки передатчика,
рассмотренной в данном документе.
