Рисунок 6, Установленный стяжной хомут -15, Предупреждение – Инструкция по эксплуатации CiDRA SONARtrac
Страница 37
20831-01RU
Ред. 05
Страница 5-15
Кабель,
установленный в
зажиме
Затянутые винты
Кабельный разъем с
установленным
замыкателем
Установочные
штыри
Окончательная затяжка винтов осуществляется следующим
образом:
A. Для стяжных хомутов размером 6 дюймов и меньше:
1.
Затяните винты с 1 по 7 на пол-оборота в
последовательности, указанной на рисунке 2. Не затягивайте
винты 8 и 9 (винты на разных концах стяжного хомута).
B. Для стяжных хомутов размером 8 дюймов и больше:
1.
Начиная с винта 1, как указано на рисунке 2, затяните каждый
винт на пол-оборота в указанной последовательности.
2.
После того как все девять винтов были затянуты, необходимо
дотянуть каждый винт еще на пол-оборота в указанной
последовательности.
3.
После того как все девять винтов были затянуть во второй раз,
необходимо затянуть винты с 1 по 7 еще на пол-оборота в
указанной последовательности.
Подключите кабель датчика к зажиму наверху стяжного хомута.
Разъем данного кабеля будет подключен к разъему кожуха датчика,
как описано в данном руководстве. При необходимости используйте
клейкую ленту для того, чтобы прикрепить разъем к хомуту таким
образом, чтобы он был расположен прямо под смотровым лючком
датчика. Окончательная сборка стяжного хомута показана ниже.

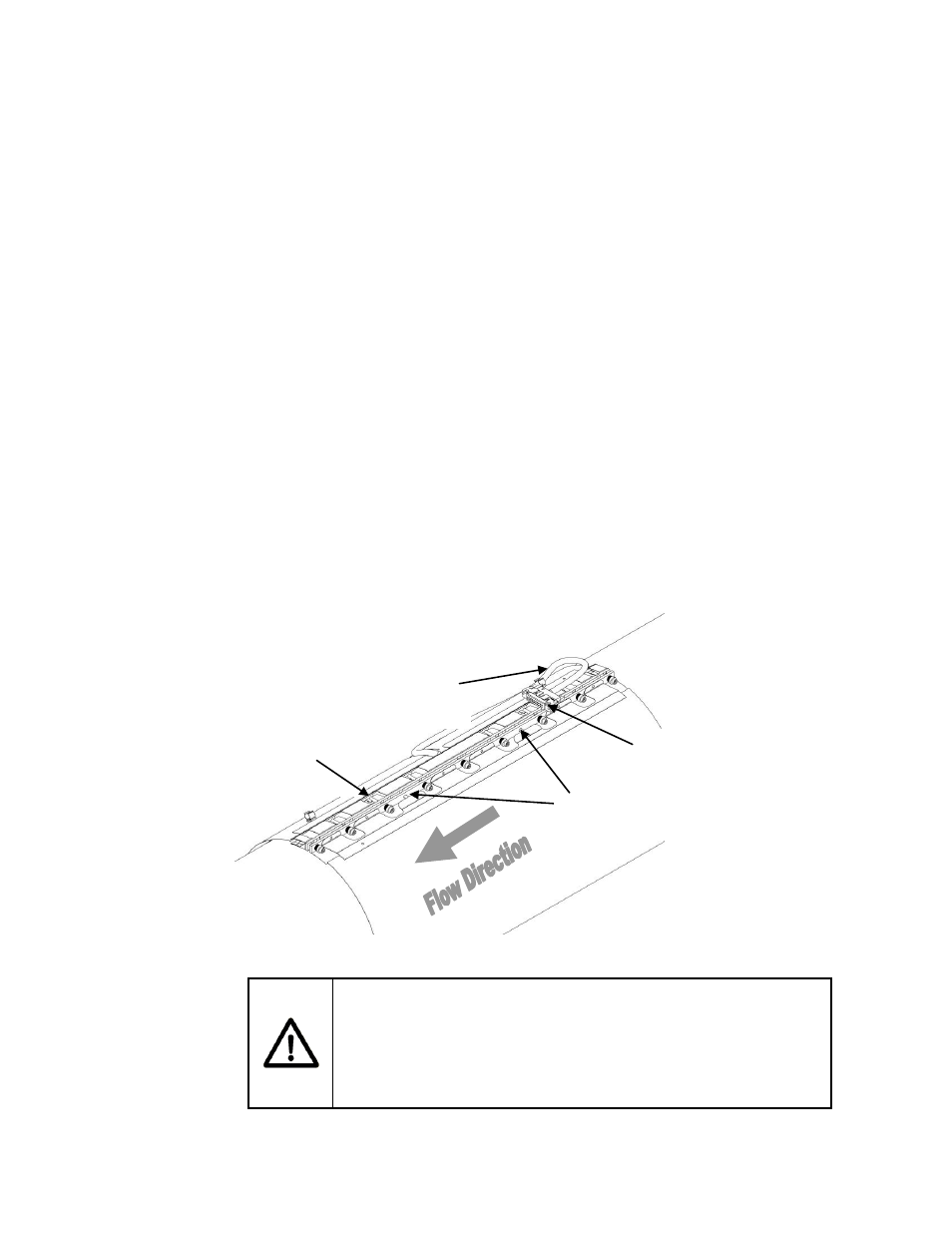

Рисунок 6
Установленный стяжной хомут
ПРЕДУПРЕЖДЕНИЕ
Чрезмерная затяжка может привести к повреждению резьбы.
Слабая затяжка может отразиться на производительности
датчика. Необходимо всегда использовать распорный
инструмент для проверки затяжки датчика в сборе.
